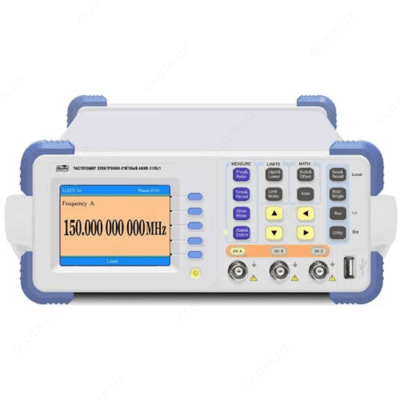

АКИП-5105/1 — частотомер

Описание товара

Особенности частотомера АКИП-5105/1:
- Диапазон частот Канал 1/ Канал 2: 0,14 мГц …150 МГц;
- Диапазон частот канала 3: 100…500 МГц;
- Расширение частотного диапазона канала 3: до 1,5 ГГц …9 ГГц (в зависимости от опции);
- Погрешность опорного генератора: ±1х10^-7;
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
- Математические функции для частотных измерений: х (множитель), + (смещение);
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);
- Автоматический допусковый контроль для частотных измерений;
- Запуск измерений: внутренний (авто), внешний (Ext);
- Вход внешнего опорного генератора (5/ 10 МГц - автовыбор), выход опорного генератора;
- Высокое разрешение (9 разрядов/ секунда);
- Память: 9 различных профилей настроек;
- Цветной графический ЖКИ (QVGA);
- Интерфейс: USB, RS-232C и LPT;
- Опции: №2-6 (1,5/ 2,5/ 3 / 6/ 9 ГГц), GPIB (КОП).

Технические характеристики частотомера АКИП-5105/1:

Параметр	Значение
Каналы 1, 2
Диапазон частот	0,14 мГц – 150 МГц (каналы 1, 2); Канал 2: 100 МГц – 1,5 ГГц (с опцией 6)
Диапазон периодов	7 нс – 7000с (0,7нс – 10нс - с опцией 6)
Диапазон временных интервалов	20 нс – 7000 с
Фазовый сдвиг	0 - 360⁰
Длительность импульсов	>20 нс при периоде следования не более 100 с
Скважность	1 – 99 % при периоде следования не более 100 с
Счет импульсов	0 … 1х10¹²
Канал 3
Диапазон частот	100 МГц – 500 МГц
Параметры входа
Входное сопротивление	1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
Динамический диапазон	30 мВ – 1,5 В - диапазон частот до 100 МГц; 50 мВ – 1,5 В - диапазон частот 100 МГц – 1,5 ГГц; 30 мВ – 1 В - диапазон частот 1,5 ГГц – 9 ГГц;
Связь по входу	Каналы 1 и 2: открытый и закрытый вход (DC/AC); Канал 3: закрытый вход, 50 Ом
Внутренний опорный генератор
Погрешность	± 1х10^-7 (за 1 год)
Частота	10 МГц (синус)
Амплитуда	1 Вп-п
Общие характеристики
Разрядность индикатора	Максимально 12
Тип индикатора	Цветной графический ЖКИ (QVGA)
Интерфейс	RS-232C, USB (host), LPT
Напряжение питания	~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ)	240 х 105 х 380 мм
Масса	2 кг

Комплект поставки АКИП-5105/1

№	Наименование	Количество
1	Частотомер АКИП-5105/1	1
2	Шнур питания	1
3	Измерительный кабель	2
4	Кабель RS232	1
5	Руководство по эксплуатации на CD-диске	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
