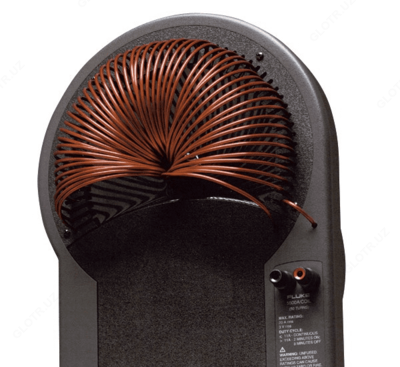

Fluke 5500A/COIL — токовая катушка на 50 витков

Описание товара

Назначение токовой катушки 5500A/COIL:

Токовая катушка 5500A/COIL используется как инструмент калибровки амперметров с токоизмерительными зажимами, работающих на базе двух различных принципов: как трансформаторы тока (только переменный ток) и на основе эффекта Холла (и переменный, и постоянный ток). Нецелесообразно калибровать амперметры с токоизмерительными зажимами, рассчитанные на ток 1 000 А, с помощью источника тока в 1 000 А. Однако, используя 50 витков катушки 5500A/COIL совместно с калибратором тока, можно эффективно увеличивать ток токового калибратора в 50 раз, тем самым обеспечивая калибровку и верификацию амперметров с токоизмерительными зажимами.

Общие технические характеристики токовой катушки 5500A/COIL:

Параметр		Значение
Число витков		50
Максимальный ток		11 А ср. кв, непрерывно
		20 А ср. кв., 2 минуты
Максимальное ограничение номинальных значений рабочего цикла		<11 A, непрерывно
		>11 A, 2 минуты ВКЛ., 8 минут ВЫКЛ.
Максимальное напряжение		3 В ср. кв.
Рабочая частота	Постоянный ток, 45 – 440 Гц	не должен быть превышен номинальный среднеквадратичный уровень напряжения
	Для выходного тока устройства 5500A:	Постоянный ток, 45 – 65 Гц, 0–11 А
		65 – 440 Гц, 0 – 2,19999 A
	Для выходного тока устройства 5520A:	Постоянный ток, 45 – 65 Гц, 0 – 20 А
		65 – 440 Гц, 0 – 2,99999 A
Минимальный внутренний диаметр токовых клещей		2,54 с

Комплект поставки Fluke 5500A/COIL

№ Наименование Количество

1. Токовая катушка на 50 витков Fluke 5500A/COIL 1
