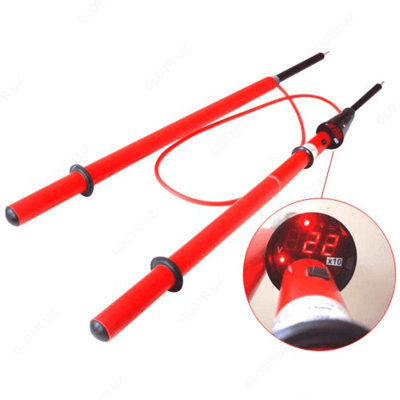

УВНФ-10КВ — указатель величины напряжения и совпадения фаз двухполюсный 6-10 кВ

Описание товара

Описание указателя величины напряжения и совпадения фаз двухполюсного 6-10 кВ УВНФ-10КВ:

Указатель величины напряжения и совпадения фаз УВНФ-10КВ двухполюсный предназначен для определения величины напряжения постоянного и переменного тока от 50 В до 10000В, частотой 50 и 60 Гц, при температуре - 45ºС до + 40 ºС и относительной влажности воздуха не выше 98 % (при температуре + 25 ºС) а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ.

Индикация измеряемой величины и режима работы (переменное или постоянное ) напряжения осуществляется посредством цифрового табло.

Переключение режимов пост./ перем. осуществляется автоматически.

Надежная работа указателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевых источников питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч.

Конструкция рабочей части указателя УВНФ-10КВ позволяет его использовать совместно со штангой ШО-10-4-6,6 длиной 6,6 м, - с земли без подъема на опору ВЛ. Низкая величина рабочего тока позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет. Рабочая часть указателя изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации.

Изолирующая часть указателя и трубка фазировки изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.

Технические характеристики указателя величины напряжения и совпадения фаз двухполюсного 6-10 кВ УВНФ-10КВ:

Параметр	Значение
Диапазон определения величины напряжения постоянного и переменного тока, В	50 – 10000
Ошибка при определении величины напряжения от максимального значения напряжения %	2
Время запоминания значения последнего измерения, сек	10
Ток потребления указателя, мА	20
Габаритные размеры указателя и трубки фазировки, мм	Ф72х980
Длина соединительного провода между указателем и трубкой фазировки, мм	1200
Масса, не более, кг	1,1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
