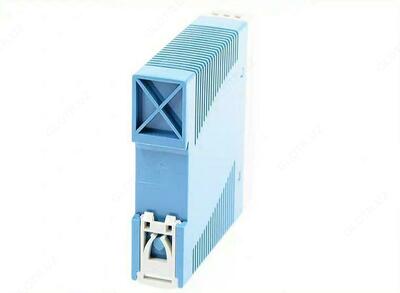

MDR-20-24 Блок питания MEAN WELL

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	24V
Номинальный ток	1A
Диапазон тока	0 ~ 1A
Номинальная мощность	24W
Уровень шума на выходе	150mVp-p
Диапазон регулировки напряжения	21.6 ~ 26.4V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	±1.0%
Нестабильность по нагрузке	±1.0%
Время установки, время нарастания	500ms, 30ms/230VAC 1000ms, 30ms/115VAC at full load
Время удержания	50ms/230VAC 20ms/115VAC at full load

Вход:
Диапазон входных напряжений	85 ~ 264VAC 120-370VDC
Диапазон частот	47 ~ 63Hz
КПД	84%
Переменный ток	0.55A/115VAC 0.35A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	COLD START 20A/115VAC 40A/230VAC

Защита:
Защита от перенапряжения	27.6 ~ 32.4V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки	105 ~ 160% rated output power / Protection type: Constant current limiting, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-20 ~ +70°C
Рабочая влажность	20 ~ 90% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 ~ 50°C)
Вибрация	Component:10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 ~ +85°C ,10- 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH
Электромагнитная совместимость	Compliance to EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2, 3,4, 5, 6, 8,11, EN55024,EN61000-6-1 .EN61204-3, light industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	236.9K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	22.5*90*100mm (W*H*D)
Упаковка	0.19Kg; 72pcs/14.7Kg/0.91CUFT
