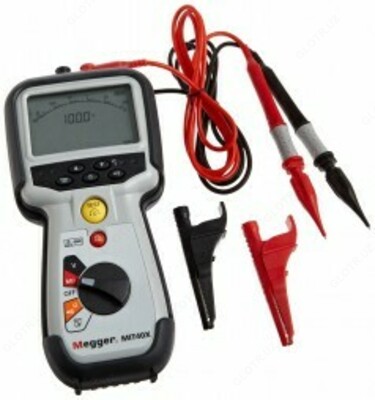

Описание мегаомметра MIT480:
Серия MIT480 приборов для измерения сопротивления изоляции компании Megger была разработана специально для промышленности связи. Тестеры изоляции и целостности цепей объединили в себе новейшие технологии измерений в этой области и новые конструктивные решения, обеспечившие создание самых современных приборов – компактных и удобных в эксплуатации. Серия тестеров MIT480 непосредственно заменяют хорошо зарекомендовавшую себя группу приборов BM80, предоставляют большие функциональные возможности при одновременном упрощении работы и обеспечивают более широкий спектр применения.
Тестеры серии MIT480:
- MIT480: тестер с испытательным напряжением 50 В, 100 В;
- MIT481: тестер с испытательным напряжением 50 В, 100 В, 250 В, 500 В 1000 В;
- MIT485: так же, как и у MIT481, плюс возможность перегрузки результатов испытаний.
Особенности мегаомметра MIT480:
Испытание изоляции:
- Испытательные напряжения. 50 В/100 В или от 50 В до 1000 В доступны в зависимости от типа прибора. Действительное испытательное напряжение отображается на маленьком цифровом индикаторе, а результаты испытания – на большом цифровом дисплее;
- Аналоговая дуговая шкала. На дисплее также отображается аналоговая шкала в форме дуги для воспроизведения отклика прибора;
- Ток утечки через изоляцию. MIT481 и MIT485 допо лнительно к испытательному напряжению отображают величину тока утечки через изоляцию;
- Измерение сопротивления изоляции. Доступен диапазон и с пытаний до 10 или 200 гигаом;
- Силиконовые испытательные провода. Необходимы для предотвращения ошибок при измерении сопротивления изоляции больше 10 гигаом;
- Функция запрета испытаний. Не допускает выполнение испытания для определения сопротивления изоляции, если во время испытания обнаружено напряжение, превышающее 75 В;
- Функция фиксации испытаний. Позволяет установить испытание изоляции на непрерывный режим тестирования;
- Тестирование по времени. MIT481 и MIT485 имеют опции для выполнения испытаний изоляции по времени.
Определение целостности цепи и измерения сопротивления:
- 200 мА или 20 мА. Доступны эти испытательные токи для проведения испытаний на целостность цепи. Испытательный ток 20 мА существенно увеличивает срок службы батарей питания;
- Режим автоматического тестирования (Auto test). При контакте с цепью позволяет реализовать возможность работы двумя руками, исключая необходимость нажатия кнопк и запуска испытаний;
- Функция обнуления сопротивления проводов. Компенсация (NULL) сопротивления проводов работает вплоть до величины сопротивления 9,99 Ω;
- Включение/отключение зуммера. Выбор с помощью кнопки;
- Границы сигнализации. Порог срабатывания звуковой сигнализации при нарушении целостности цепи может быть установлен по величине максимального сопротивления. Сопротивление ниже установленного порога приводит к появлению звукового сигнала. Настройка порога выполняется в пределах от 1 Ω до 20 Ω за 5 шагов;
- Диапазон измерения в килоомах. Расширяет возможности измерения сопротивления от 10 Ω до 1 МΩ.
Измерение емкости:
- Измерение емкости. Автоматический выбор диапазона измерения от 0,1 нФ до 10 мкФ. Результаты отображаются на главном цифровом дисплее;
- Длина кабеля. Отображается на вспомогательном дисплее. Длина кабеля рассчитывается по устанавливаемой образцовой погонной емкости кабеля (по умолчанию 50 нФ/км);
- Образцовая емкость кабеля. Переменная величина, необходимая для расчета расстояния, которая настраивается в пределах от 40 нФ/км до 60 нФ/км;
- Км или футы. Могут отображаться на дисплее в зависимости от единиц длины, выбранных в режиме настройки.
Напряжение и частота:
- Норма CAT IV. Применима для использования в цепях с напряжением до 600 В категории IV;
- Напряжение переменного тока. Измерение действительного среднеквадратического значения вплоть до 600 В;
- Напряжение постоянного тока. Измерение до 600 В;
- Автоматический выбор диапазона измерения. От 10 мВ до 600 В обеспечивает возможности широкого применения прибора и ввода сигналов от датчиков;
- Функция вольтметра по умолчанию. Включается при любой функции тестирования, если обнаружено напряжение в цепи.
