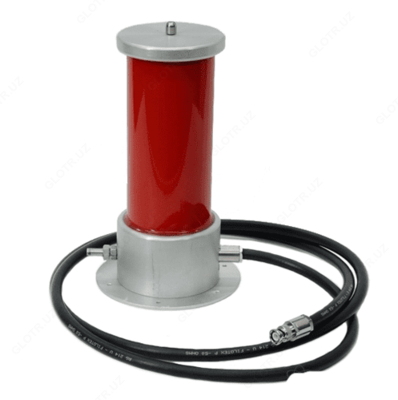

ДНВ-20И — делитель напряжения высоковольтный импульсный

Описание товара

Назначение делителя напряжения высоковольтного импульсного ДНВ-20И:

Делитель напряжений высоковольтный импульсный ДНВ-20И предназначен для преобразования высоких напряжений до уровня, безопасного для последующей обработки, хранения, передачи измерительного сигнала.

Технические характеристики делителя напряжения высоковольтного импульсного ДНВ-20И:

Параметр	Значение
Диапазон измерений напряжений постоянного тока, кВ	от 1 до 15
Диапазон измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, кВ	от 1 до 10
Коэффициент деления при входном сопротивлении средства измерения 1 МОм ±1%	1/1500
Пределы допускаемой основной относительной погрешности измерений напряжений постоянного тока, %	± 0,1
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, %	± 0,5
Диапазон рабочих частот, МГц	от 0 до 5
Время нарастания переходной характеристики делителя (при воздействии импульса амплитудой до 60 кВ, длительностью 50 мкс), нс, не более	70
Входная емкость, пФ, не более	50±5
Входное активное сопротивление, МОм, не менее	42±2
Выходная емкость (с кабелем), нФ, не более	75±5
Выходное активное сопротивление (с кабелем), кОм, не более	28±2
Габаритные размеры делителя (высота х диаметр), мм, не более	280 х 150
Длина кабеля соединительного с учетом соединителей, м, не менее	0,8
Масса делителя	3

Комплект поставки ДНВ-20И

№	Наименование	Количество
1	Делитель напряжения высоковольтный импульсный ДНВ-20И	1
2	Кабель соединительный RG-214/U	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
