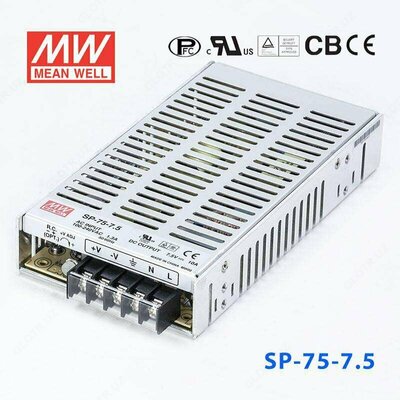

SP-75-7.5 Блок питания MEAN WELL

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	7.5V
Номинальный ток	10A
Диапазон тока	0 - 10A
Номинальная мощность	75 W
Уровень шума на выходе	80mVp-p
Диапазон регулировки напряжения	7.13 - 8.25V
Допустимое отклонение напряжения	±2.0%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±1.0%
Время установки, время нарастания	800ms, 60ms at full load
Время удержания	36ms at full load

Вход:
Диапазон входных напряжений	85 ~ 264VAC 120-370VDC
Диапазон частот	47 ~ 63Hz
КПД	79%
Переменный ток	1.3A/115VAC 0.7A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	COLD START 45A/230VAC
Коррекция коэффициента мощности	PF>0.93/230VAC 0.96/115VAC at full load

Защита:
Защита от перенапряжения	8.63 ~ 10.13V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки	105 ~ 150% rated output power / Protection type: Constant current limiting, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-10 - +60°C
Рабочая влажность	20 ~ 90% RH non-condensing
Температурный коэффициент	±0.05%/°C (0 ~ 50°C)
Вибрация	10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes
Температурно-влажностный режим хранения	-20 ~ +85°C, 10 ~ 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL60950-1, TUV EN60950-1 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость	Compliance to EN55022 (CISPR22) Class B,EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, light industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	208.8K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	179*97*33mm (L*W*H)
Упаковка	0.58Kg; 20pcs/12Kg/0.64CUFT
