Особенности цифрового микроомметра DLRO10X:
- Тестирующий ток до 10 A;
- Диапазоны: 0,1 мкОм ...2000 Ом, разрешение 0,1 мкОм;
- Легкий, пыле- влаго защитный корпус (IP65);
- Точный результат в течении 3 сек, точность: 0,2%;
- 4-х проводная схема измерения;
- Автоматический тест прямым и обратным токами для уменьшения ошибки;
- Разработан для работы в полевых условиях;
- Тестирование постоянным (а не импульсным) током;
- Эл. защита до 600 В;
- Вес 2.6 кг (вкл. аккамуляторы);
- Индуктивный тестовый режим для измерения сопротивления обмоток;
- Большой жидкокристаллический дисплей;
- Меню, компьютерный интерфейс RS232;
- Возможность установки верхнего и нижних пределов;
- Клавиатура для ввода пояснений к результатам теста;
- Энергонезависимая память (170 ячеек);
- Автоматическое переключение диапазонов с возможностью ручного;
- Автоматический выбор макс. необходимого тест. тока для увеличения срока службы аккумуляторов;
- Комплектуется дуплексными проводами.

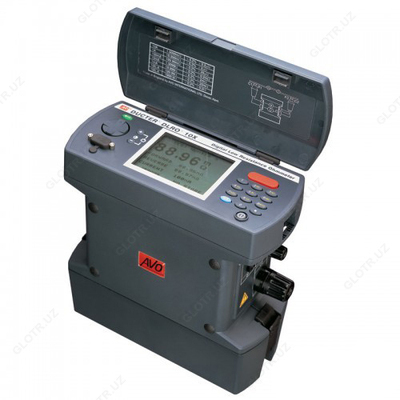

Назначение цифрового микроомметра DLRO10X:
DLRO10 и DLRO10X представляют собой семейство микроомметров, которые могут измерять низкие сопротивление в диапазоне от 0.1мкОм до 2кОм. Оба прибора выдают максимальный ток 10А постоянного тока , который автоматически выбирается прибором в зависимости от значения измеряемого сопротивления. DLRO10X позволяет пользователю выйти из режима автоматического выбора тока и выбрать требуемый ток самостоятельно.
Измеренное значение сопротивления показывается на дисплее прибора с обозначением диапазона мкОм, мОм или Ом. DLRO10 имеет большой семисегментный дисплей и индикаторы, в то время как DLRO10X выводит всю информацию на жидкокристаллический дисплей с подсветкой.
DLRO10X позволяет передавать измеренные значения на компьютер в режиме реального времени и/ или сохранять их в памяти прибора.
Оба прибора имеют очень крепкий, но в тоже время необычайно легкий корпус, для использования на объекте или в лаборатории. Прибор достаточно легкий и небольшой, что позволяет проводить тестирование в таких местах, где раньше об этом не могла идти и речи.
DLRO10 имеет большой, яркий 4-1/2 светодиодный дисплей, тогда как DLRO10X поставляется с огромным ЖК дисплеем с подсветкой.
Использование 4-х проводной методики измерения сопротивления удаляет собственное сопротивление измерительных проводов из конечного результата. Обычно прибор проводит измерение автоматически прямым и обратным токами для уменьшения ошибки из-за наводок электромагнитной интерференции
Измерение сопротивления занимает обычно около 2.5 секунд и показывает измеренные значения прямым, обратным токами и среднее с точностью: 0,2%. DLRO10X отображает на дисплее значения сопротивления, измеренные как прямым, так и обратным током, а также усредненное.
DLRO10X позволяет пользователю устанавливать верхний и нижний пределы (пороги) измерения сопротивления, что позволят намного быстрее проводить простейший тест «прошел/ не прошел. По окончании теста прибор DLRO10X сохраняет результат измерения в памяти с возможными пояснениями.
Для полной безопасности пользователя во время теста оба прибора поставляются с набором дуплексных (двойных) проводов, длиной 1,2 метра каждый. Один из проводов оснащен светодиодом, который дублирует индикатор прибора о том, что все 4 тестовых контакта сделаны хорошо, наличие высокого напряжения, а также наличие тока разрядки на образце после проведения тестирования. Также можно заказать с прибором огромное количество опционных проводов со штырями, крокодилами или зажимами Кельвина.
Прибор питается от встроенных NiMH аккумуляторов, которые позволяют провести не менее одной тысячи 10А тестов на одном заряде. В батарее встроены электронная схема, которая предотвращает повреждение батареи в результате перезаряда и индикатор заряда. Зарядка аккумуляторов может быть произведена как от сети 220В, так и при помощи 12В автомобильного адаптера, поставляемого в комплекте с прибором. Аккумулятор имеет собственный индикатор заряда, что позволят контролировать его заряд даже без подключения прибора.
DLRO10X позволяет считывать результаты теста в реальном времени через RS 232 порт для распечатки напрямую на принтере или для сохранения в компьютере. Внутренняя память на 700 результатов измерения вместе с пояснениями, введенными с клавиатуры.
Режимы тестирования:
Прибор имеет 5 разных режимов тестирования – обычный, автоматический, проводимости, режим измерения сопротивления обмоток и режим тестирования только прямым током.
Обычный режим:
В данном режиме производится одно измерение сопротивления используя прямой и обратный токи.
Автоматический режим:
В данном режиме прибор ждет подключения токовых и потенциальных проводов к объекту. Когда это осуществлено прибор АВТОМАТИЧЕСКИ (без нажатия кнопки TEST) подает тестирующие прямой и обратный токи.
Для проведения следующего измерения просто разорвите текущий контакт (отсоедините провода) и присоедините их заново. Для примера если вам надо измерить сопротивление у довольно длинного объекта в разных точках, оставьте токовые провода подсоединенные к противоположным концам объекта. Далее просто подсоединяйте провода считывания напряжения в нужных точках, которое и будет активировать измерение. Данный режим очень удобен при работе с поставляемыми с прибором дуплексными проводами.
