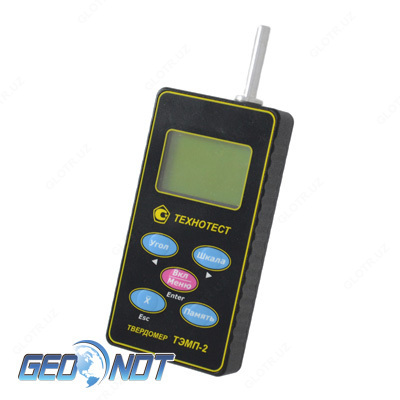

Твердомер ТЭМП-2 может эффективно использоваться для быстрого и точного измерения твердости самых разных изделий из различных материалов, таких как сталь, чугун, цветные металлы, резина и другие. Прибор может применяться как в лабораторных условиях, так и в производственных. Измерения производятся по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора “D” (HSD). Также ТЭМП-2 применяется для определения пределов прочности и текучести, в том числе по ГОСТ 22761-77.
По своим техническим характеристикам и надежности прибор не уступает зарубежным аналогам!
Большое количество шкал твердомера ТЭМП-2 (64 шкалы), позволяет использовать его как трубный, так и как многофункциональный твердомер общего назначения.

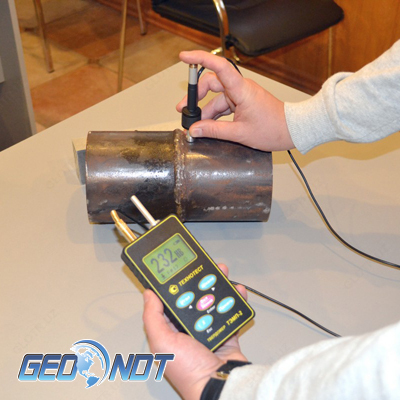

Современный твердомер ТЭМП-2 имеет несколько функций. С его помощью можно измерить предел прочности, твердость и условный предел текучести материала стальных тонкостенных труб, а также листов и обечаек от 2 мм и выше. Трубы могут быть разных диаметров, причем для труб с толщиной стенки менее 8 мм ООО НПП "Технотест" разработал специальную методику.
Твёрдость, предел прочности и условный предел текучести на растяжение труб с толщинами стенок свыше 8 мм измеряются твердомером ТЭМП-2 напрямую без каких-либо дополнительных методик.
Твердомер прошел Госиспытания (свидетельство RU.C.28.002.A № 50240), зарегистрирован в Государственном Реестре средств измерений ГОССТАНДАРТа России под № 35890-13 и допущен к применению в Российской Федерации. В дополнение к этому, прибор ТЭМП-2 зарегистрирован в Государственных Реестрах средств измерений ГОССТАНДАРТов Беларуси, Украины, Казахстана и в отраслевом Реестре средств измерений ОАО РЖД под № МТ 008.2014.
Прибор внесен в ряд РД разных отраслей промышленности России, в том числе и в РД, утвержденных Ростехнадзором, в частности:
- РД 12-411-01. “Инструкция по диагностированию технического состояния подземных стальных газопроводов. Госгортехнадзор России, Москва, 2001 г.
- ТПКМЭ-20-96. “Типовая программа контроля механических свойств металла трубопроводов АЭС с ВВЭР-1000 после 100 тысяч часов эксплуатации”. Разработана ГП ВНИИАЭС, ОКБ “Гидропресс”. Утверждена в ГП Концерне “РОСЭНЕРГОАТОМ”, Москва, 1996 г.
- РД 153-34.1-003-01. "Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования". (РТМ-1с), Минэнерго России, ПИО ОБТ, Москва, 2001 г.
- РД 31.114-98. “Методика выполнения измерений твердости рабочих поверхностей зубьев зубчатых колес тяговых передач тягового подвижного состава”. ВНИТИ МПС, МПС РФ, Москва, 1998 г.
- РД 243 РФ 3.11-99. “Техническое состояние подземных газопроводов”. ОАО РОСГАЗИФИКАЦИЯ, ОАО ГИПРОНИИГАЗ, Саратов, 1999 г.
- «Методика проведения экспертизы промышленной безопасности и определения срока дальнейшей эксплуатации газового оборудования промышленных печей, котлов, ГРП, ГРУ, ШРП и стальных газопроводов. Госгортехнадзор. Москва, 2004 г.
Гарантийный срок эксплуатации твердомера ТЭМП-2 составляет 3 года.
Отличительные особенности:

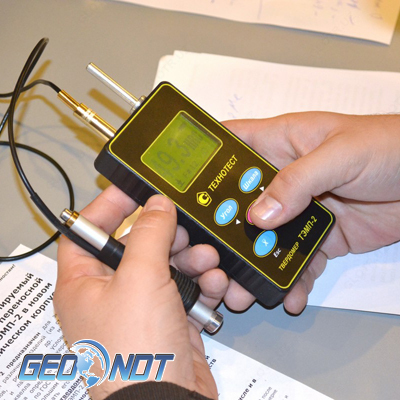

- Корпус обновленного прибора выполнен из металла, его удобно держать, а благодаря ребристым бокам он не вскальзывает из рук;
- Управление прибором максимально удобно и интуитивно понятно. Все основные операции осуществляются нажатием одной кнопки;
- Экран защищен от возможных пореждений дополнительной пленкой;
- Для связи с компьютером используется популярный разъем mini-USB;
- С прибором можно работать и без батарей, питание возможно от порта USB или от сетевого блока питания 220В;
- Информативное и хорошо читаемое экранное меню не дает устать глазам при работе. Цифры и шрифт крупные.
- приор оснащен подсветкой экрана и может работать при низких температурах (до -20°С);
- Память прибора расчитана на 255 результатов, имеется возможность просмотра результатов измерений на приборе;
- вывод на компьютер через последовательный порт, распечатка в виде специального протокола и файловое архивирование;
- ТЭМП-2 оснащен возможностью программирования с помощью клавиатуры прибора или компьютера до 64 пользовательских шкал по стали, а также различным материалам и изделиям;
- Возможно использование с одним и тем же прибором нескольких датчиков разного назначения, в том числе спецдатчика с удлиненной насадкой, позволяющего измерять твердость шестерен с модулем четыре и выше во впадинах и по эвольвенте зуба, а также твердость шкивов, пазов под шпонки, труднодоступных мест, например зон термического влияния у сварных валиков на трубах;
- Расширенный диапазон измеряемой твёрдости: от баббита и мягкого припоя (от 10 НВ) до высоколегированных термообработанных сталей (70 HRС и выше);
ТЭМП-2 способен измерять твердость деталей практически любой толщины, массы и уровня твердости:
- обечайки, трубы, листы толщиной от 2мм и выше;
- детали малой массы типа поршневых колец, тел вращения, сверл диаметром от 3 мм и выше, болтов, гаек и т.д.;
- изделий из материалов с низким уровнем твердости – баббит от 20 НВ, алюминий от 10 НВ и выше, резинотехнические изделия от 20 до 90 единиц по Шору и т.п.
Технические характеристики твердомера ТЭМП-2:
Диапазоны измерений твердости по шкалам Бринелля, НВ 100 – 450; Роквелла, HRC 22-68; Виккерса, HV 100-950; Шора, HSD 22-99, а также резины (20-80 по Шору А), при необходимости шкалы твердости и указанные диапазоны шкал могут быть расширены.
| Минимальная толщина измеряемого изделия, мм |
2 |
| Погрешность показаний прибора не более, % |
3 |
| Время одного измерения, не более, сек |
1 |
| Число измерений, усредняемых прибором |
от 4 до 100 |
| Максимально возможное общее количество записанных шкал |
64 |
| Программируемое время подсветки ЖКИ после измерения или нажатия кнопки, сек |
0, 10 или вкл. постоянно |
| Рабочий диапазон температур, ° С |
от –20 до + 60 |
| Время непрерывной работы прибора на 2-х элементах типа АА (по 1,5В) не менее, час |
120 |
| Шероховатость контролируемой поверхности не более, Ra |
3,2 |
| Время до автоматического отключения, мин |
1,5 |
| Габаритные размеры, мм |
22х66х129 |
| Масса прибора в металлическом корпусе, кг |
0,4 |
Комплекты поставки прибора:
Базовый комплект поставки ТЭМП-2:
- блок электронный в металлическом корпусе,
- датчик,
- толкатель,
- первичная поверка,
- CD диск с программным обеспечением,
- паспорт с методикой поверки,
- сумка,
- кабель связи прибора с компьютером через порт USB,
- 2 элемента питания тип АА.
Универсальный комплект поставки ТЭМП-2:
- блок электронный в металлическом корпусе,
- датчик,
- толкатель,
- первичная поверка,
- сетевой блок питания,
- зарядное устройство,
- кабель связи прибора с компьютером через порт USB,
- CD диск с программным обеспечением,
- паспорт с методикой поверки,
- монтажный чехол,
- сумка (чемодан),
- аккумуляторные батареи 2 шт.
