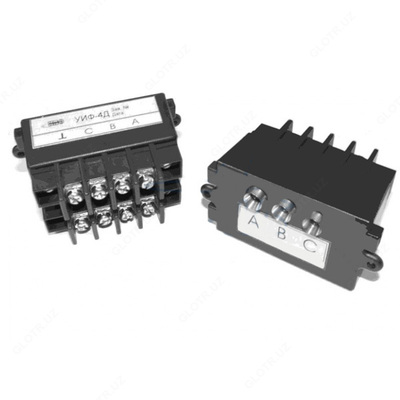

УИФ-4Д — устройство индикации фаз

Описание товара

Назначение устройства УИФ-4Д:

Устройство предназначено для индикации наличия переменного напряжения на токоведущих частях распредустройств различных типов, включая камеры одностороннего обслуживания (КСО), напряжением 6-18 кВ.

Устройство предназначено для эксплуатации в следующих условиях:
- температура окружающего воздуха — от - 25 до +55 °С;
- относительная влажность при 25 °С — до 98 %;
- атмосферное давление — от 550 до 800 мм рт. ст.;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
- место установки должно быть защищено от попадания брызг, воды, масел, эмульсий.
В части воздействия механических факторов устройство соответствует группе М6 по ГОСТ 17516.1.

Устройство соответствует исполнению IP20 по ГОСТ 14254, кроме выводов подключения.

Электрическое сопротивление изоляции устройства между независимыми электрическими цепями и между этими цепями и корпусами индикаторов в холодном состоянии составляет:
- не менее 20 МОм — в нормальных климатических условиях;
- не менее 1 МОм — при повышенной влажности (относительная влажность — 98%).
Нормальными климатическими условиями считаются:
- температура окружающего воздуха — (25 ±10) °С;
- относительная влажность — от 45 до 80%;
- атмосферное давление — от 630 до 800 мм рт. ст.
Эксплуатация устройства должна производится в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

Технические характеристики устройства УИФ-4Д:

Параметр	Значения
Габариты, мм	85х50х40
Масса, кг, не более	0,2
Диапазон индицируемых напряжений, кВ	5,0…18,0
Время выхода на номинальный режим работы, с не более	3
Светоизлучающие элементы, цвет	красный
Частота пульсаций светоизлучающего элемента, Гц	0,3 …25
Режим работы	непрерывный

Комплект поставки УИФ-4Д

№	Наименование	Количество
1.	Устройство УИФ-4Д	1
2.	Руководство по эксплуатации	1
3.	Емкостной датчик (комплект из 3 шт.)	1
