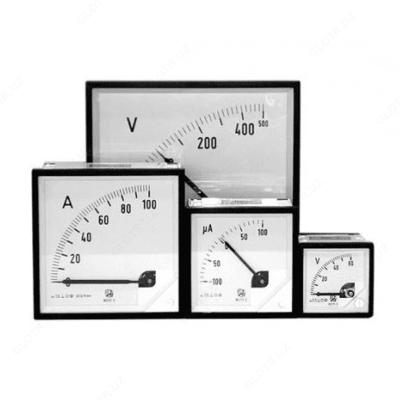

М311 — миллиамперметр

Описание миллиамперметра М311:

Миллиамперметр М311 щитовой показывающий магнитоэлектрической системы, класса точности 1.5 с подвижной частью на кернах и подпятниках предназначен для измерения тока в сетях постоянного тока. Прибор предназначены для работы при температуре от -40 до +50°С и относительной влажности 95%. Предел допускаемой основной погрешности на всех отметках диапазона измерений равен ±1.5% от конечного значения диапазона измерений. Режим работы - непрерывный, время работы не ограничено.

Информация для заказа:

Миллиамперметр М311 монтируют на ферромагнитных и неферромагнитных щитах толщиной от 1 до 15 мм при помощи приспособлений, поставляемых с прибором.

Габаритные размеры щитового аналогового миллиамперметра М311-2.

Габаритные размеры щитового аналогового миллиамперметра М311-3.

Габаритные размеры щитового аналогового миллиамперметра М311-3 (120х120).

Габаритные размеры щитового аналогового миллиамперметра М311-4.

Пределы допускаемой дополнительной погрешности миллиамперметра М311, вызванной:

• изменением положения приборов от рабочего в любом направлении на ± 5^о, равны 0,5 предела допускаемой основной погрешности, при этом рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона α = 15^о, 30^о, 45^о, 60^о, 75^о (угол меньше 90^о) или с углом наклона α = 105^о, 120^о (угол больше 90^о);
• изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 до плюс 50 °C на каждые 10 °C изменения температуры, равны 0,8 предела допускаемой основной погрешности;
• изменением относительной влажности окружающего воздуха от нормальной до 90%, равны пределу допускаемой основной погрешности;
• влиянием внешнего постоянного магнитного поля с индукцией 0,5 мТл, равны ±3%.

Варианты исполнения миллиамперметра М311 представлены ниже. При заказе нужно указать требуемые параметры в виде кода:

¹ Ввести конечное значение диапазона измерений

² При подключении через наружный шунт указать падение напряжения на шунте: НШ 75мВ, НШ 100мВ, НШ 150мВ, НШ 300мВ

Исполнение прибора формируется из последовательного набора кодов заказа.

Пример заказа "Миллиамперметр М311-2 а 1000 НШ 75мВ":
