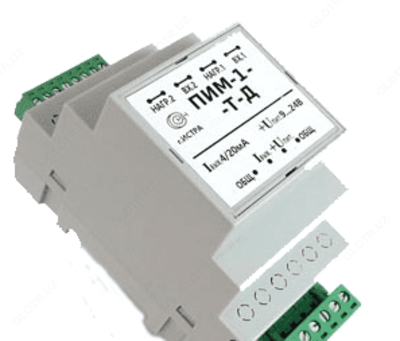

ПИМ-1-Т-Д — преобразователь измерительный активной мощности

Описание товара

Назначение преобразователя измерительного активной мощности ПИМ-1-Т-Д:

Преобразователь измерительный активной мощности ПИМ-1-Т-Д предназначен для измерения активной электрической мощности потребителей и генераторов в промышленных электросетях частотой 50 Гц.

Преобразователь измерительный активной мощности ПИМ-1-Т-Д построен на основе интегральной микросхемы-счётчика электрической энергии, выпускаемой фирмой Analog Devices. Датчик-преобразователь работает под управлением микроконтроллера, который осуществляет чтение данных из счётчика электроэнергии, их преобразование и выдачу на ЦАП. Вход и выход преобразователя ПИМ-1-Т-Д гальванически развязаны. Выход – стандартный токовый 4/20 мА. Данные на выходе преобразователя обновляются каждую треть секунды, по требованию заказчика это время может быть уменьшено или увеличено.

Особенности преобразователя измерительного активной мощности ПИМ-1-Т-Д:
- гальваническая развязка силовой и измерительной цепей;
- не требует стабилизированного источника питания;
- минимальные габариты;
- возможность монтажа на DIN-рейку.

Технические характеристики преобразователя измерительного активной мощности ПИМ-1-Т-Д:

Параметр	Значение
Диапазон измеряемых напряжений, кВт	0-1
Выходной сигнал датчика, мА	4/20 (возможно изготовление датчиков с выходом 0/20)
Входной ток, А	0-5
Входное напряжение, В	0-250
Основная приведенная погрешность, не более, %	1
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ	1,3
Напряжение питания, В	+15...+35
Габаритные размеры, мм	95х54х65
Масса, г	100

Комплект поставки ПИМ-1-Т-Д

№	Наименование	Количество
1	Преобразователь измерительный активной мощности ПИМ-1-Т-Д	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
