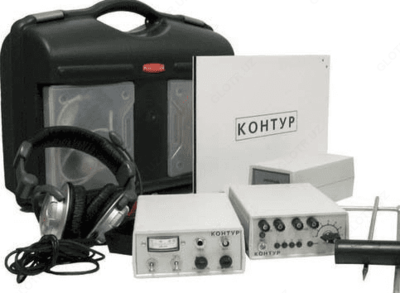

Контур — трассоискатель кабелей и трубопроводов с бесконтактным подключением (мощность 50 Вт)

Описание товара

Назначение трассоискателя Контур:

Трассоискатель относится к классу индикаторных приборов, построенных на новейшей элементной базе с использованием современной схемотехники, и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта.

Трассоискатель «Контур» предназначен:

для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты,
для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя,
для определения глубины залегания кабеля и трубопроводов.

Имеет улучшенную тональность звукового сигнала.

Параметр	Значения
Дальность обследования трассы, км	до 5
Погрешность определения планового положения одиночной трассы на глубине залегания 3 м, см	+10
Глубина обнаружения трассы, м	до 10
Погрешность определения высотного положения одиночной трассы, %	±10

Технические характеристики трассоискателя Контур:

Параметр	Значения
Напряжение питания:
генератора от батареи элементов типа 373 (форм-фактор D) либо от внешнего источника питания постоянного тока, В	от 9 до15
приемника от трех элементов типа 316 (АА), В	от 3 до 5
Средний ток потребления, не более, мА:
генератора при напряжении питания (12±0,2) В	400
приемника Контур	6
Габаритные размеры, мм, не более:
генератора	137х212х65
приемника	137х206х65
Масса, кг, не более:
генератора Контур	0,5
приемника (искателя)	0,3
комплекта Контур в футляре	4,0
Выходной сигнал генератора имеет следующие параметры:
длительность импульсов, мс	от 50 до 100
период следования, мс	от 800 до 1200
частота заполнения, Гц	1000±20
Выходная импульсная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0,2) В, не менее, Вт	50
Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее:
в пассивном режиме	100
в активном режиме	50
Центральная частота полосы пропускания приемника в активном режиме, Гц	1000±20
Ширина полосы пропускания приемника на уровне 0.7 от максимума усиления в активном режиме, не более, Гц	70
Центральная частота полосы пропускания приемника в пассивном режиме, Гц	50±1
Ширина полосы пропускания приемника на уровне 0,7 в пассивном режиме относительно максимума усиления, не более, Гц	5
Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, не менее, дБ	70
Трассоискатель сохраняет работоспособность при воздействии	рабочих температур от минус 20º С до 40º С и относительной влажности 98% при 20ºС

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
