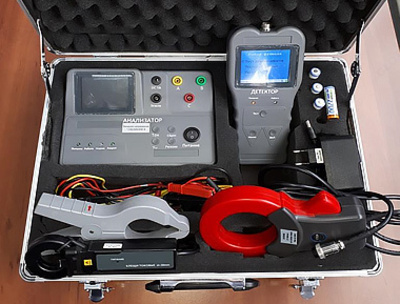

РИДУС ПКИ-АС — переносное устройство контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В
-
Назначение переносного устройства контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В РИДУС ПКИ-АС:
РИДУС ПКИ-АС предназначено для определения общего сопротивления сети переменного тока, определения перекоса напряжений фаз относительно земли, определения цепей с протеканием тока утечки на землю и определения мест повреждения изоляции.
Особенности переносного устройства контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В РИДУС ПКИ-АС:
- Отсутствие необходимости подготовки специального места подключения РИДУС ПКИ-АС к сети;
- Отсутствие необходимости отключения потребителей - бесконтактное измерение тока;
- Автономное питание детектора с токовыми клещами от внутренних аккумуляторов типа АА;
- Широкий диапазон измеряемого напряжения - 220/380/690/1100 В;
- Высокая чувствительность токовых клещей – измерение токов от 0,1 мА;
- Определение направления протекания тока утечки на землю – указание места повреждения изоляции.
Основные функции переносного устройства контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В РИДУС ПКИ-АС:
- Работа в сетях с напряжениями: 0-220/380/690/1100 В.
- Измерение общего сопротивления изоляции фаз относительно земли в сетях переменного тока, диапазон измерения: 0-999,9 кОм.
- Измерение сопротивления изоляции и определение места повреждения изоляции с утечкой тока на землю:
- Устройство измеряет сопротивление изоляции цепи;
- Выводит измеренный токовый сигнал на дисплей;
- Выдает информацию о месте нахождения повреждения изоляции.
- Функция анализа спектра тока:
- Устройство выдает информацию по анализу спектра и показывает измеренную амплитуду сигнала для улучшения точности обнаружения мест повреждений.
- Функция амперметра для измерения тока:
- Устройство может быть использовано как высокоточный амперметр для измерения тока в цепи с разрешением 0,1 мА.
- Отображение формы токового сигнала и функция отображения направления протекания тока утечки на землю:
- Устройство использует детектор и токовые клещи для измерения тока проверяемой цепи;
- Отображение графика и направления тока цепи;
- Для обеспечения возможности поиска места повреждения изоляции и протекания тока утечки на землю.
Схема подключения РИДУС ПКИ-АС:
-
Технические характеристики переносного устройства контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В РИДУС ПКИ-АС:
Параметр Значение Диапазон измерения напряжения в сети 220/380/690 В переменного тока 0-840 В Диапазон измерения напряжения в сети 1100 В переменного тока 0-1430 В Диапазон измеряемого сопротивления фаз сети переменного тока 0-999,9 кОм Диапазон измеряемого сопротивления фидеров сети переменного тока 0-200 кОм Диапазон измеряемого тока утечки на землю ±50 мА Возможность определения фазы с утечкой тока на землю Да Возможность определения фидера с утечкой тока на землю Да Возможность определения места повреждения изоляции Да Измерение тока утечки цепи Да Осциллограмма тока в измеряемой цепи Да Период измерения тока детектором с токовыми клещами 8 сек Анализ спектра частот токового сигнала в сети переменного тока Да Возможность использования токовых клещей большого диаметра (до 70 мм) Да Возможность работы в сети с изолированной и заземленной нейтралью Да -
Комплект поставки РИДУС ПКИ-АС
№ Наименование Количество 1 Анализатор для проведения измерений напряжений сети переменного тока между фаза-земля 1 2 Детектор с токовыми клещами для измерения тока утечки на землю и поиска мест повреждений 1
