АСТ-1112 — трассоискатель

Описание товара

Описание трассоискателя АСТ-1112:

Трассоискатель АСТ-1112 - это компактный профессиональный прибор (набор) для определения пути прохождения кабеля в стенах и под землёй, идентификации предохранителей и автоматов в щите электрооборудования, обнаружения мест обрыва и замыкания жил кабелей и неэкранированных проводов "теплых полов". Трассоискатель способен определять путь прокладки металлических труб отопления и водоснабжения. Комплект состоит из передатчика и приёмника кодированного сигнала, проводов и кейса для переноски.

Принцип работы основан на том, что модулированный сигнал, генерируемый передатчиком, создает вокруг исследуемого проводника электромагнитное поле. Электромагнитное поле вокруг проводника индуцирует напряжение в обмотке приёмника, которое затем усиливается и декодируется, а результат отображается на экране приемника.

И в автоматическом, и в ручном режимах приёмник использует три катушки, и поэтому надежность обнаружения не зависит от положения в пространстве. Избирательный и зависимый от положения поиск осуществляется в специальном избирательном режиме, в котором используется только одна обмотка катушки приемника. При необходимости различать несколько сигналов возможно использование дополнительных передатчиков (приобретаются отдельно).

Особенности трассоискателя АСТ-1112:
- Предназначен как для обесточенных кабелей, так и кабелей под нагрузкой;
- Цифровой кодированный сигнал передатчика гарантирует точную идентификацию;
- Передатчик с ЖК индикатором для отображения уровня сигнала, кода и внешнего напряжения;
- Приёмник с ЖК индикатором для отображения уровня сигнала, кода и уровня обнаруженного напряжения;
- Автоматическая или ручная настройка чувствительности приёмника;
- Отключаемый звуковой сигнал идентификации;
- Автоотключение питания;
- В приёмнике вмонтирован фонарик для удобства эксплуатации в условиях слабого освещения;
- Имеется возможность применения дополнительного передатчика для более точного поиска;
- Категория защиты CAT III 300 В (EN 61010-1).

Технические характеристики трассоискателя АСТ-1112:

Параметр	Значения
Параметр	Передатчик	Приёмник
Диапазон рабочего напряжения	до 400 В (AC/DC)	12 В/ 50 В/ 120 В/ 230 В/ 400 В
Частотный диапазон	0...60 Гц
Выдаваемый сигнал	модулированный (125 кГц )	-
Глубина определения места прокладки кабеля (в стене/под землёй)	-	0...2,5 м
Глубина определения напряжения	-	0...0,4 м
Рабочая температура	0°...40°С
Температура хранения	-20°...60°С
Отн. влажность (без конденсации)	макс. 80%
Рабочая высота	до 2000 м
Габаритные размеры	128х68х30 мм	190х60х37 мм
Масса	185 г	229 г

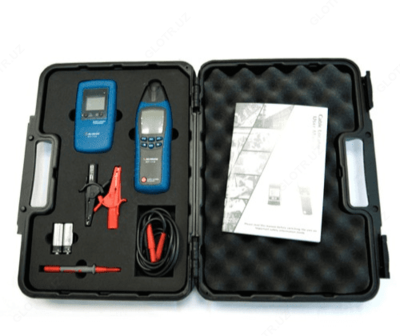

Комплект поставки АСТ-1112

№	Наименование	Количество
1	Приёмник	1
2	Передатчик	1
3	Тестовые щупы (красный и чёрный)	1
4	Зажимы "крокодил" (красный и чёрный)	1
5	Тестовые провода (красный и чёрный)	1
6	Батареи 9 В типа "Крона"	2
7	Кейс для переноски	1
8	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
