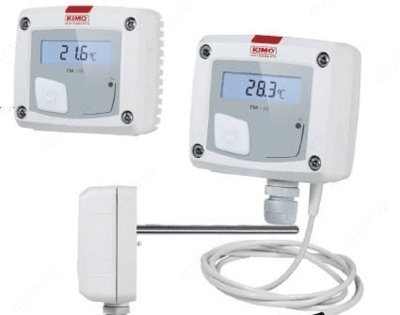

TM110-POAI — датчик температуры

Описание товара

Назначение датчика температуры TM110-POAI

Датчик температуры TM110-POAI применяется для измерения температуры.

Основные свойства датчика температуры TM110-POAI
- диапазон температур от -100 до 400 °C (модель с датчиком температуры Pt100);
- выход 4-20 мА с питанием от контура и напряжением питания от 16 до 30 В пост. тока (2-проводное подключение);
- корпус из пластика ABS V0 со степенью защиты IP65 (модель с датчиком температуры Pt100), с дисплеем;
- простая система монтажа методом «1/4 оборота» с настенной панелью;
- корпус с упрощенной системой монтажа

Технические характеристики датчика температуры TM110-POAI

Параметр	Значение
Единицы измерения	°C,°F
Диапазон измерения	От -100 до+400 °С (модель с датчиком температуры Pt100)
Погрешность*	PT100: ±0,5 % от показаний ±0,5 °C
Тип датчика	Pt100 (модель для воздуховодов)
Быстродействие	1/e (63%) 20 с
Разрешение	0,1°C
Окружающая среда	Воздух и нейтральные газы
Рабочая температура	от 0 до +50°C
Температура хранения	-10 до +70°C
Материал	ABS V0
Степень защиты	IP20
Монтаж	Воздуховод из нержавеющей стали
Дисплей	10-разрядный ЖК-дисплей, размеры: 50 x 17 мм
Высота символов значения	10 мм единицы измерения: 5 мм
Кабельный сальник	Модель для монтажа в воздуховод: для кабелей с диаметром не более 8 мм
Масса	162 г
Выход/источник питания	- Пассивный выход 4-20 мА (источник питания 16/30 В пост. тока), 2-проводное подключение; - максимальная нагрузка: 500Ом (4-20 мА); - минимальная нагрузка: 1 кОм (0-10 В)
Потребляемая мощность	Макс. 22 мA (4-20 мA)
Электромагнитная совместимость	EN61326
Электрическое соединение	Винтовая клеммная колодка для кабелей 0 0,05 - 2,5 мм²
Связь с ПК	Кабель типа mini-Din с разъемом USB от компании Kimo
Рабочая среда	Воздух и нейтральные газы

* Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с применением компенсации.

В соответствии с документами NFX15-113 и Charter 2000/2001 HYGROMETERS, величина гарантированного предела погрешности (GAL), рассчитанная с учетом коэффициента запаса относительной влажности 2, составляет ±2,58% отн. вл. при температуре от 18 до 28 °C в диапазоне измерения относительной влажности от 3 до 98%. Дрейф относительной влажности датчика составляет не более на 1% в течение года.

Комплект поставки TM110-POAI

Наименование	Количество
Датчик температуры TM110	1
Зонд с отрицательным температурным коэффициентом (NTC) из нержавеющей стали	1
Источник питания класса 2 KIAL-100A	1
Программное обеспечение для настройки датчика и кабель USB LCC-S	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
