АМ-3001 — цифровой RLC-метр

Описание товара

Описание цифрового RLC-метр АМ-3001:

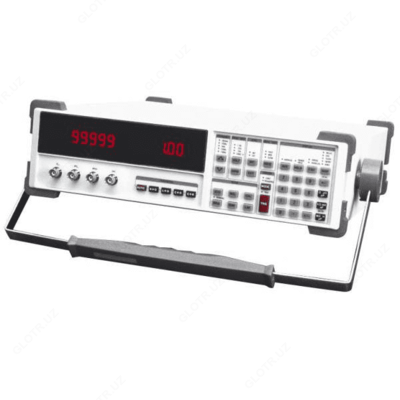

Цифровой RLC-метр АМ-3001 представляет собой устройство для измерения LCR характеристик радиоэлектронных компонентов и электрических цепей. Он имеет возможность контролировать величины, различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.

Особенности цифрового RLC-метр АМ-3001:
- Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В;
- Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения;
- Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.

Технические параметры цифрового RLC-метр АМ-3001:

Параметр		Значение
РЕЖИМЫ ИЗМЕРЕНИЙ И ИНДИКАЦИЯ ПАРАМЕТРОВ
Режимы измерений		AUTO, R+Q, L+Q, C+D, C+Q
Эквивалентная схема измерений		последовательная или параллельная
Отображаемые параметры		измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Усреднение		по выбору от 2 до 10 измерений
Диапазоны измерений параметров
R+Q: R		0,0001 Ом ... 2000 МОм
Q		0,00001 ... 50
L+Q: L		0,0001 мкГн ... 99999 Гн
Q		0,0001 ... 50
C+D: C		0,0001 пФ ... 99999 мкФ
D		0,00001 ... 10
C+R: C		0,0001 пФ ... 99999 мкФ
R		0,00001 ... 99999 кОм
ДИАПАЗОН ИЗМЕРЕНИЯ И ПРЕДЕЛЫ ЗНАЧЕНИЙ СОПРОТИВЛЕНИЯ ДЛЯ РЕЖИМА ПОСТОЯННОГО НАПРЯЖЕНИЯ
Диапазон	Сопротивление источника напряжения	Сопротивление	Индуктивность	Емкость
3	25,0 Ом	10 мкОм ... 360 Ом	0,1 мкГн … 57/f Гн0,1 мкГн … 57/f Гн	99999 мкФ … 442/F мкФ
2	25,0 Ом	360 Ом ... 5,76 кОм	57/f Гн … 917/f Гн	442/f мФ … 27,6/f мкФ
1	25,0 Ом	5,76 кОм ... 90,0 кОм	917/f Гн … 14324/f Гн	27,6/f мкФ … 1,77/f мкФ
0	25,0 Ом	90,0 кОм ... 2000 МОм	14324/f Гн ... 99999 Гн	1,77/f мкФ … 0,00001 пкФ
Примечание: f — частота измерения
УСЛОВИЯ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ
Частота измерительного сигнала		100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10^-4
Напряжение измерительного сигнала		0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ
Постоянное напряжение смещения		внутреннее: 2,0 В ±2% внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А
Скорость измерения		медленная: 2 измерения в секунду; средняя: 10 измерений в секунду; быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше; примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц
Переключение диапазона измерения		автоматическое или ручное
Запуск измерений		непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232, GRIB или Handler
ОБЩИЕ ХАРАКТЕРИСТИКИ
Зажимная оснастка		4-х проводная оснастка Кельвина для деталей с радиальными выводами
Защита прибора при проведении измерений		до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения
Балансировка прибора		по короткому замыканию: R < 20 Ом, Z < 50 Ом; по разрыву цепи: Z > 10 кОм
Разбраковка		до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора
Самоконтроль		тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и других приборов
Сохранение и повторный вызов установок режимов измерений		сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию
Интерфейсы		установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232, GPIB и Handler
Рабочие условия		0...50 °С, относительная влажность 80%
Питание		220 В, 50 Гц
Масса		5,8 кг
Габариты		109х363х386

Комплект поставки АМ-3001

№	Наименование	Количество
1.	Цифровой RLC-метр АМ-3001	1
2.	Адаптер АМ-3001-АЕ	1
3.	Шнур питания	1
4.	Руководство по эксплуатации	1
