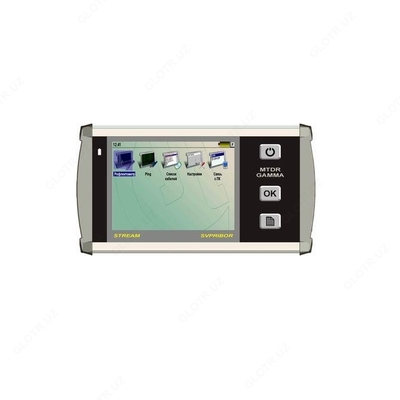

MTDR GAMMA STREAM — импульсный рефлектометр Гамма на компактной платформе STREAM

Описание товара

Назначение импульсного рефлектометра Гамма на компактной платформе STREAM MTDR GAMMA STREAM
- импульсный рефлектометр
- DSL-анализатор
- Ethernet: Ping, IPTV, FTP Интернет сервис
Особенности импульсного рефлектометра Гамма на компактной платформе STREAM MTDR GAMMA STREAM
- Система «мгновенный старт»
- Цветной сенсорный дисплей 640х480
- Многофункциональное меню
- Связь с компьютером через USB и Ethernet
- Запись результатов на внешний Flash накопитель
- Поддержка работы с компьютерной мышкой
- Питание от Li-Ion аккумулятора
Импульсный рефлектометр высокого разрешения ГАММА

Технические характеристики импульсного рефлектометра высокого разрешения ГАММА

Параметр	Значение
Диапазоны измеряемых расстояний	60 м - 65 км
Максимальное разрешение	0,2 м
Перекрываемое затухание не менее	80 дБ
Длительность зондирующего импульса	16-50000 нс
Диапазон установки коэффициента укорочения	1-7 с шагом 0,001
Защита по входу	Да

Специальные функции рефлектометра высокого разрешения ГАММА

Функция «антилыжа»
Функция подавления затухания

«Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Слева показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.

Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.

Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.

Режимы просмотра рефлектометра высокого разрешения ГАММА

Запись рефлектограмм

Записанные рефлектограммы хранятся в базе данных прибора.

База может передаваться на компьютер и обратно.

Данные разных приборов обмениваются.

Режимы просмотра:

Просмотр рефлектограммы из памяти
Сравнение измерения и памяти
Разность измерения и памяти

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
