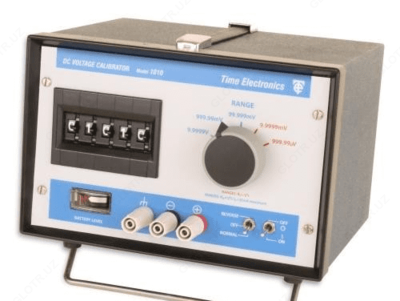

TE1010 — калибратор напряжения постоянного тока

Назначение калибратора напряжения постоянного тока TE1010:

Модель Time Electronics 1010 служит для создания точного выходного сигнала напряжения при малом внутреннем сопротивлении источника. Он обладает пятью диапазонами, максимально до 10 В, и разрешением 0,01 мкВ. Портативность, прочность, батарейное и сетевое питание делают модель TE1010 пригодным для использования, как в лабораторных, так и в полевых и производственных условиях.

К возможным областям применения относятся калибровка, измерение линейности и коэффициента усиления усилителей постоянного напряжения, цифровых и электронных вольтметров, регистраторов данных и ленточных самописцев. Стабильность 10 РРМ/час и очень низкий уровень собственных шумов идеально дополняют рабочие характеристики калибратора.

Описание калибратора напряжения постоянного тока TE1010:

Нужное выходное значение напряжения задается с помощью наборных дисков на передней панели TE1010. Полярность задается с помощью переключателя.

Выходное сопротивление калибратора TE1010 обычно составляет 500 мОм для трех верхних диапазонов напряжения, а максимальный выходной ток до 30 мА. Эти ограничения призваны предохранить от повреждения внутренние схемы калибратора в случае короткого замыкания и т.п. Нижние диапазоны имеют выходное сопротивление 1 Ом и способны выдержать выходной ток до короткого замыкания.

Если калибратор TE1010 подключен к сети электропитания, то встроенная батарея автоматически подзаряжается. При отключении от сети калибратор переходит на батарейное питание. Состояние (заряд) батареи отображается на индикаторе заряда, расположенном на передней панели.

В качестве источника опорного сигнала используется прецизионный стабилитрон (диод зенера), сигнал от которого направляется на усилитель-инвертор на полевых транзисторах, работающий в режиме стабилизации с обратной связью. Коэффициент усиления задается с помощью магазина тонкопленочных металлических резисторов, текущий выбор которых достигается с помощью наборных дисков (5 декад) на передней панели. Выходное напряжение варьируется в пределах от 0,01 мкВ до 9,9999 В, полный диапазон разбит на 5 отдельных диапазонов.

Для большей надежности переключатель диапазонов калибратора TE1010 использует дублированные контакты для каждого положения, так что возможный выход одного из них из строя не повлияет на работу калибратора.

Особенности калибратора напряжения постоянного тока TE1010:

• выход напряжения постоянного тока 0,01 мкВ ÷ 10 В
• погрешность выхода 0,02 %
• батарейное / сетевое питание
• 20 мА выходной ток
• стабильность 10 РРМ/час

Технические характеристики калибратора напряжения постоянного тока TE1010:

Напряжение
