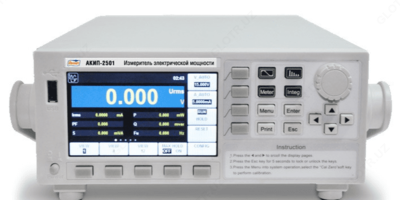

АКИП-2501 — измеритель электрической мощности цифровой

Описание товара

Краткие характеристики АКИП-2501:
- Одновременная индикация измеряемой мощности, тока и напряжения (частоты, гармоники до 50й, коэф. мощности и разности фаз)
- Базовая погрешность 0,1 %
- Измерение активной (P), реактивной (Q) и полной (S) мощности
- Аналоговый вход для безразрывного измерения силы тока с помощью внешних преобразователей тока (клещей)
- Удержание показаний, min/max измерения
- Цветной TFT-дисплей высокого разрешения
- Сохранение данных и скриншотов на USB-flash
- Интерфейс: USB, GPIB, LAN, RS-232

Технические характеристики АКИП-2501:

Параметр	Значение
НАПРЯЖЕНИЕ
Предел измерения	15/ 30/ 60/ 150/ 300/ 600 В, автоматич. или ручной выбор
Входной импеданс	2 МОм (13 пФ)
Макс. вх. напряжение	1500В_пик., 1000 В_ср.кв
Погрешность измерения (23°С ± 5°С, синусоид. сигнал)	±(0,1% х Uизм. + 0,2% х Uк), где Uк - предел измерения, в диапазоне до 10 кГц
ТОК
Предел измерения	5/ 10/ 20/ 50/ 100/ 200 мА/ 0,5/ 1/ 2/ 5/ 10/ 20 А, автоматический или ручной выбор
Входной импеданс	505 мОм (0,1 мкГн) в диапазоне 5…200 мА; 5 мОм (0,1 мкГн) в диапазоне 0,5…20 А
Макс. вх. ток	30Апик./ 20Аср.кв. в диапазоне 5…200 мА; 100Апик./ 30Аср.кв. в диапазоне 0,5…20 А
Погрешность измерения (23°С ± 5°С, синусоид. сигнал)	± (0,1% х Iизм. ± 0,2 % х Iк), где Iк – предел измерения, в диапазоне до 10 кГц
АКТИВНАЯ МОЩНОСТЬ
Диапазон	0…12 кВт
Погрешность измерения (23°С ± 5°С, синусоид. сигнал)	±(0,1% х Pизм. + 0,1% х Pк), где Pк – предел измерения, в диапазоне 45…66 Гц
КОЭФ. МОЩНОСТИ
Диапазон	0,001 – 1,000
Алгоритм вычисления	Мощность активная (Вт)/ Мощность реактивная (ВхА) = Коэф. мощности (cos φ)
ЧАСТОТА
Диапазон	0,5 Гц…100 кГц
Погрешность измерения (23°С ± 5°С)	±0,06% х Fизм.
ОБЩИЕ ДАННЫЕ
Дисплей	9 см цветной ЖК-дисплей (TFT, 480 х 272)
Интерфейс	USB, GPIB, LAN, RS-232
Потребляемая мощность	50 ВА
Рабочая температура	5…40 С° (относ. влажность 20…80%)
Напряжение питания	110…240 В, 50/60Гц
Габаритные размеры	251х91х291мм (1/2*2U)
Масса	5 кг
