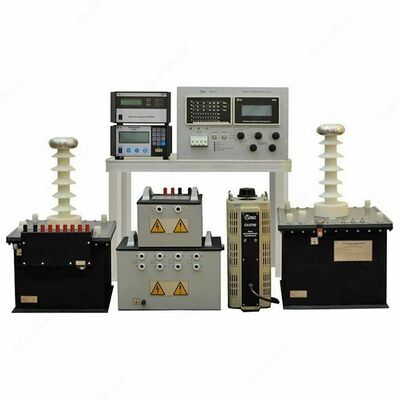

СА3700 (1Ф+3Ф) — блок управления

Описание товара

Назначение блока управления СА3700 (1Ф+3Ф)

Пульт управления СА3700 (1Ф+3Ф) предназначен для формирования напряжения, поступающего на первичные обмоткиодно- и трехфазных повышающих трансформаторов, и коммутирования вторичных обмоток трансформаторов эталонного и повышающего при поверке и калибровке однофазных и трехфазных трансформаторов напряжения (далее – ТН) методом сличения поверяемого трансформатора с эталонным при помощи прибора сравнения в соответствии с ГОСТ 8.216 на частоте 50 Гц.

Пульт СА3700 (1Ф+3Ф) обеспечивает: индикацию значений первичных напряжений поверяемого и эталонного трансформаторов; регулировку несиммертии трехфазного напряжения, поступающего на повышающий трансформатор; защиту трансформаторов от перегрузок и подачи напряжения «толчком»; измерение величин, характеризующих условия проведения поверки.

Область и условия применения блока управления СА3700 (1Ф+3Ф)

Область применения Пульта СА3700 – предприятия и организации, осуществляющие поверку и калибровку измерительных трансформаторов напряжения непосредственно в местах установки.

Пульт СА3700 может эксплуатироваться в производственных цехах, стационарных и передвижных лабораториях.

Технические характеристики блока управления СА3700 (1Ф+3Ф)

Параметр	Значение
Пульт СА3700 формирует и обеспечивает:
однофазное напряжение для подачи на первичную обмотку СА911-110 или СА911-35 с возможностью регулировки его значения в диапазоне	от 0 до 200 В
трехфазное напряжение для подачи на первичную обмотку СА910-10-Т с коэффициентом несимметрии напряжения по обратной последовательности, не превышающим 2 %, и с возможностью регулировки фазного напряжения в диапазоне	от 0 до 200 В
индикацию значения силы тока I в первичной цепи СА911 (однофазного) в диапазоне	от 0 А до 20 А
индикацию значений сил токов Ia, Ib, Ic в первичной цепи ТП СА910 (трехфазного) в диапазоне	от 0 А до 10 А
индикацию значений первичных напряжений Ua, Ub, Uc поверяемого ТН (далее – ТНх) и СА920-10 или индикацию значения первичного напряжения U поверяемого однофазного ТНх и СА921-110 в диапазоне	от 0 % до 150 % их номинального значения
регулировку несимметрии трехфазного напряжения, прикладываемого к первичной обмотке СА910 (трехфазного). Контроль регулировки выполняется по показаниям встроенного в Пульт Измерителя несимметрии и несинусоидальности СА230 , подключенного к вторичной цепи ТНх.
Пульт СА3700 при помощи Измерителя СА230 измеряет следующие величины, характеризующие условия поверки ТН:
коэффициент несимметрии напряжения по обратной последовательности трехфазной системы напряжений во вторичных цепях ТНх
коэффициента искажения синусоидальности кривой напряжения во вторичных цепях ТНх
действующего значения напряжения во вторичных цепях ТНх
Пульт СА3700 при помощи Измерителя СА230 обеспечивает проверку
чередования фаз трехфазной системы напряжений во вторичной цепи трехфазного ТНх
Пульт СА3700 обеспечивает
контроль силы тока по каждой фазе в первичной цепи ТП СА910 (трехфазного) и в первичной цепи ТП СА911 (однофазного)
В Пульте СА3700 предусмотрены следующие меры безопасности
защита цепи питания автоматическим выключателем на номинальный ток	25 А
защита от подачи напряжения "толчком" в первичные цепи ТНэ и ТНх, реализованная путем блокировки подачи напряжения на первичную обмотку ТП, если регулятор Блока регулирования трехфазного АМАК.671135.002 не установлен в положение "0";
блокировка подачи напряжения на первичную обмотку ТП при разомкнутом концевом выключателе "Дверь" и отключение ТП
краткосрочная звуковая сигнализация с помощью Блока сигнализации АМАК.425132.002 в момент подачи напряжения на первичные цепи ТП и непрерывная световая сигнализация на протяжении всего времени подачи высокого напряжения.

Комплект поставки СА3700 (1Ф+3Ф)

№	Наименование	Количество
1.	Пульт управления СА3700	1
2.	Измеритель СА230	1
3.	Блок регулирования трехфазный	1
4.	Переключатель 1V3	1
5.	Трансформатор 220-380	1
6.	Блок сигнализации	1
7.	Тележка РМТН	1
8.	Тележка 220-380	1
9.	Кабель заземления КЗ1 на барабане	1
10.	Кабель заземления КЗ2	1
11.	Кабель заземления КЗ3	1
12.	Кабель заземления КЗ4	1
13.	Кабель измерительный трехфазный КИ(ТНх)	1
14.	Кабель измерительный КИ(507)	1
15.	Кабель концевого выключателя (Дверь) КДВ	1
16.	Кабель питания КП1 на барабане	1
17.	Кабель питания КП2	1
18.	Кабель питания КП3	1
19.	Паспорт	1
20.	Комплект для поверки ТН К3800. Рекомендации по применению	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
