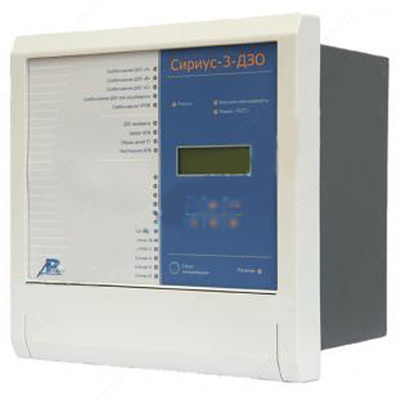

Сириус-3-ДЗО-01 — микропроцессорное устройство защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью

Описание микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДЗО-01:

Микропроцессорное устройство защиты Сириус-3-ДЗО-01 предназначено для реализации функций основной защиты, автоматики и сигнализации ошиновок напряжением 35 – 220 кВ, а также систем сборных шин (СШ) с фиксированным присоединением элементов, с числом присоединений до пяти.

Устройство Сириус-3-ДЗО-01 имеет 15 аналоговых входов тока для подключения к трансформаторам тока (ТТ) каждой фазы пяти защищаемых присоединений. Устройство имеет трехфазное исполнение, таким образом, полный комплект дифференциальной защиты ошиновки состоит из одного устройства.

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Особенности микропроцессорного устройства защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДЗО-01:

Устройство обеспечивает выполнение следующих функций защиты и автоматики:

• дифференциальная токовая защита ошиновки с торможением (ДЗОТ);
• ввод чувствительных токовых органов (ЧТО) при опробовании ошиновки в цикле АПВ;
• ввод ЧТО при оперативном опробовании ошиновки;
• УРОВ присоединения 1;
• контроль исправности вторичных цепей тока ТТ;
• выполнение команд внешнего устройства резервирования при отказах выключателя (УРОВ);
• выдача команд запрета АПВ на внешние устройства;
• блокировка действия АПВ при срабатывании УРОВ и неуспешном опробовании ошиновки в цикле АПВ;
• оперативный ввод блокировки действия АПВ при срабатывании ДЗО;
• опробование ошиновки от любого из пяти присоединений;
• опробование любого из пяти присоединений от ошиновки при «открытом» плече ДЗО или с использованием индивидуальных реле тока.

Микропроцессорное устройство защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью Сириус-3-ДЗО-01 обеспечивает выполнение следующих функций сигнализации:

• срабатывание ДЗО;
• срабатывание ДЗО фазы «А»;
• срабатывание ДЗО фазы «В»;
• срабатывание ДЗО фазы «С»;
• срабатывание ДЗО при оперативном и автоматическом опробовании ошиновки;
• обнаружение неисправности вторичных цепей ТТ;
• выведенное состояние КЦТ;
• срабатывание УРОВ;
• выдача команд запрета выполнения АПВ;
• неуспешное АПВ;
• выведенное состояние ДЗО;
• сигнал аварийного отключения ошиновки;
• неисправность внешних устройств;
• обобщенный сигнал предупредительной сигнализации;
• неисправность устройства.
