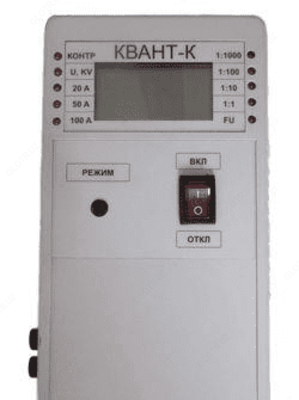

Квант-К — прибор определения замыканий

Описание товара

Назначение прибора определения замыканий Квант-К

Прибор определения замыканий Квант-К — предназначен для контроля исправности приборов, мониторинга тока нагрузки и определения мест возникновения короткого замыкания на землю, обрыва линии и повреждения изоляции в электросетях.

Устройство Квант-К используется оперативно-выездными бригадами при работах на воздушных линиях и РУ, а также в распределительных сетях на предмет хищения электроэнергии.

Принцип действия прибора определения замыканий Квант-К

Прибор определения замыканий Квант-К состоит из микроамперметра, магнитного датчика, встроенной электрической антенны, усилителя, активного фильтра, преобразователя и логического инвертора. Наличие напряжения в диапазоне 6-35 кВ определятся с помощью антенны, представляющей собой металлическую пластину и передающей сигнал на выходной преобразователь, и микроамперметром, который фиксирует и индицирует изменение тока, пропорциональное измеряемому напряжению. Контроль нагрузки на воздушных линиях и определение мест однофазных замыканий на землю осуществляется при помощи магнитного датчика, измеряющего уровень высших гармоник тока нулевой последовательности, возникающих в цепи. Контроль предохранителей обеспечивается преобразователем и логическим инвертором, который с помощью светодиода сигнализирует об исправности предохранителя при появлении на выходе логического нуля.

Особенности прибора определения замыканий Квант-К:
- контроль исправности прибора;
- определение наличия (или отсутствия) напряжения на воздушных линиях напряжением 6—35 кВ;
- контроль тока нагрузки на ВЛ 0,4—35 кВ;
- определение места возникновения короткого замыкания на землю в сетях напряжением 6—35 кВ;
- выявление места обрыва линии в сетях 6—35 кВ;
- определение местоположения опоры под напряжением 6—35 кВ;
- контроль целостности и проверка исправности обесточенных предохранителей со световой сигнализацией;
- несколько пределов измерения позволяет подобрать оптимальный режим работы;
- выбор режима работы при помощи кнопок блока управления;
- возможность работы в полевых условиях;
- питание от встроенных аккумуляторов.

Технические характеристики прибора определения замыканий Квант-К:

Параметр	Значение
Частота контролируемых высших гармонических составляющих, Гц	550
Чувствительность к магнитному полю, А/м, на частоте 550 Гц	не хуже 1,5×10-4
Чувствительность к магнитному полю, А/м, на частоте 50 Гц	не хуже 1,5×10-2
Чувствительность к электрическому полю, В/м, на частоте 50 Гц	не хуже 10
Допустимое отклонение питающего напряжения от номинального значения	5В ± 10%
Рабочий диапазон температур, ^оС	-20 ... +40
Габаритные размеры, мм	180×100×40
Масса с источником питания, кг	не более 0,5
Средний потребляемый прибором ток, мА	не более 17
Время непрерывной работы от батареи, ч	не менее 34 (при типе элемента alkaline)

Комплект поставки Квант-К

Наименование	Количество
Прибор определения замыканий Квант-К	1
Батарея Крона (9В)	1
Батарея CR 2032	1
Измерительные щупы	1
Руководство по эксплуатации	1
Паспорт	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
