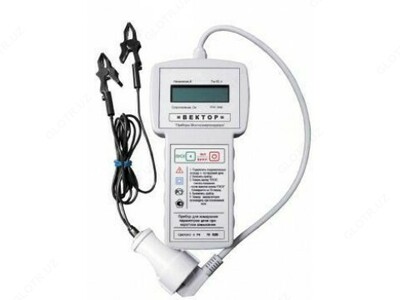

ВЕКТОР — прибор для измерения параметров однофазной цепи в режиме короткого замыкания

Описание товара

Назначение прибора ВЕКТОР:

Прибор предназначен для испытаний электропроводки зданий, при выборе номиналов устанавливаемых автоматических выключателей, а также при ремонтных, профилактических и других работах в электроустановках, находящихся под напряжением.

Прибор "Вектор" обеспечивает:
- измерение действующего значения напряжения электрической сети;
- измерение модуля комплексного сопротивления петли фаза-ноль при тестирующем токе 22А;
- измерение угла сдвига между током и напряжением при тестирующем токе 22А;
- автоматическое вычисление реального значения тока короткого замыкания в тестируемой цепи;
- индикацию измеренных значений до проведения очередных измерений;
- индикацию разряда аккумуляторных батарей;
- блокировку прибора в течение10 сек. после измерения;
- блокировку прибора при критическом нагреве измерительного резистора с индикацией надписи "ПЕРЕГРЕВ";
- автоматическое отключение прибора через 5 минут при отсутствии измерений.
Сертификат от утверждении типа средств измерений Госстандарта России RU.C.34.004.А №14719
Зарегистрирован в Государственном реестре средств измерений под №24754-03

Технические характеристики прибора ВЕКТОР:

Параметр	Значение
Диапазон измерения напряжения сети (переменное, частотой 50 Гц), В	120 - 250
Погрешность измерения напряжения, %	2
Диапазон измерения угла сдвига между током и напряжением, град.	0 - 90
Погрешность измерения угла сдвига фаз, град	±2
Диапазон измерения модуля комплексного сопротивления, Ом	0,07 - 5
Погрешность измерения модуля комплексного сопротивления, %	5
Вычисляемое значение тока короткого замыкания, А	44 - 3100 (при напряжении сети 220В)
Погрешность значения тока КЗ, %	5
Тестирующий ток, А	22
Длительность тестирующего импульса тока, мсек	40 два периода тока, частотой 50 Гц, в тестируемой цепи
Питание, В	2
Потребляемый ток, мА, не более в дежурном режиме во время измерения	80 100
Время работы без подзарядки аккумуляторных батарей, час.	10
Габаритные размеры, мм	250х110х50
Вес прибора с комплектом аккумуляторов, кг	0,5
Длина измерительных проводов, м	1

Условия эксплуатации прибора ВЕКТОР:

Прибор "Вектор" пригоден к эксплуатации при температуре окружающего воздуха от -10°С до +40°С и относительной влажности до 90%.
После транспортировки в зимних условиях перед очередным включением необходимо дать прогреться изделию до комнатной температуры в течение 2-х часов для испарения конденсата.

Комплект поставки ВЕКТОР

№	Наименование	Количество
1	Прибор для измерения параметров однофазной цепи в режиме короткого замыкания Вектор	1
2	Аккумулятор GP 1000AA-KC (в приборе)	2
3	Чехол для хранения и переноски	1
4	Руководство по эксплуатации	1
5	Паспорт	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
