Benning PV 2 — тестер фотоэлектрических систем и графопостроитель

Назначение тестера фотоэлектрических систем и графопостроителя Benning PV 2:

Тестер установок Benning PV 2 производит испытания в соответствии со стандартами DIN EN 62446 и DIN EN 61829 для документирования эксплуатационных характеристик, а также змерение кривой ток-напряжение (I-V) и кривой мощности (P-V). Индикация значений U_mpp, I_mpp и фактора заполнения (FF).

Особенности применения тестера фотоэлектрических систем и графопостроителя Benning PV 2:

Перед вводом в эксплуатацию и для периодических проверок фотоэлектрическая система должна быть проверена и задокументирована в отношении ее абсолютно безопасного технического состояния в соответствии с DIN EN 62446 (VDE 0126-23). Кроме того, электрические измерения также полезны после работ по очистке и техническому обслуживанию, чтобы продолжать обеспечивать оптимальное функционирование фотоэлектрической системы с низкими потерями.

Испытание включает в себя проверку непрерывности заземления, измерение напряжения холостого хода и тока короткого замыкания, а также измерение сопротивления изоляции между активными проводниками (+/-) и землей. Benning PV 2 снабжен контактно-защищенными измерительными проводами PV для прямого подключения ко всем фотоэлектрическим модулям / цепям с помощью стандартных фотоэлектрических разъемов. Процедура автоматического тестирования выдает предупреждение в случае неправильной полярности постоянного тока и автоматически выполняет все необходимые шаги для безопасного измерения.

Измерение вольт-амперной характеристики на месте в соответствии с DIN EN 62446 (VDE 0126-23) является практичным методом оценки производительности фотоэлектрических систем. Измеренные характеристики IV преобразуются в стандартные условия испытаний (STC) с использованием инструментов оценки, таких как программное обеспечение для ПК Benning SOLAR Manager и приложение Android Benning PV Link, и могут сравниваться с данными номинального модуля PV производителя от производителя через интегрированную базу данных модулей PV. Отклонения и снижение производительности четко определены и могут быть соответствующим образом задокументированы. Кроме того, форма характеристики IV предоставляет полезную информацию о состоянии фотоэлектрической системы и указывает на возможные ошибки.

Benning PV 2 позволяет безопасно, надежно, легко и быстро провести весь тест. Benning PV 2 рекомендуется для ежедневного использования специалистами по обслуживанию, очистке и техобслуживанию, а также для специалистов по установке солнечных панелей и авторизованных экспертов по фотоэлектрической технике.

Особенности тестера фотоэлектрических систем и графопостроителя Benning PV 2:

• четкое и однозначное отображение всех результатов измерений;
• безопасное измерительное соединение, даже если фотоэлектрическая система выдает энергию;
• автоматические процедуры тестирования для измерения кривой с или без R_ISO тестирования;
• индикация U_o/c, U_mpp, I_s/c, I_mpp, коэффициента заполнения (FF) и R_ISO с индикацией «PASS / FAIL»;
• измерение изоляции при испытательном напряжении 250 В, 500 В и 1000 В;
• отдельное измерение сопротивления изоляции с помощью измерительных проводов 4 мм для испытаний фотоэлектрических кабелей;
• процедура автоматического тестирования (напряжение холостого хода 1000 В постоянного тока, ток короткого замыкания 15 А постоянного тока, сопротивление изоляции);
• автоматическое отображение полярности напряжения с аудио / визуальным предупреждением об обратной полярности;
• нулевой баланс измерительных проводов;
• память измеренных значений для 999 показаний дисплея (строки PV);
• интерфейс USB и загрузка программного обеспечения Регистратор данных Benning SOLAR для загрузки измеренных значений в формате CSV;
• оснащен встроенными часами реального времени, которые автоматически добавляют отметку даты / времени к каждому процессу хранения или месту хранения;
• радиосвязь с дополнительным прибором для измерения инсоляции и температуры Benning SUN 2;
• скачать программное обеспечение для подготовки тестовых сертификатов в MS Excel;
• результат измерения ISO с информацией «прошел / не прошел»;
• прямое подключение ко всем стандартным фотоэлектрическим модулям с разъемами MC4 или Sunclix;
• простое управление для автономного и мобильного тестирования;
• ЖК-дисплей с фоновой подсветкой;
• автоматическое отключение (индивидуально настраивается от 1 до 10 минут);
• тесты могут относиться к фотоэлектрическим модулям, фотоэлектрическим цепочкам или всей фотоэлектрической системе;
• дополнительное программное обеспечение для ПК Benning SOLAR Manager для создания протоколов испытаний и документирования характеристик;
• бесплатное приложение Benning PV Link (требуется устройство Android с NFC).

Измерительные функции тестера фотоэлектрических систем и графопостроителя Benning PV 2:

• измерение сопротивления проводника защитного заземления при испытательном токе 200 мА;
• измерение напряжения холостого хода (U_o/c) солнечных модулей или фотоэлектрических цепей до 1000 В постоянного тока;
• измерение тока короткого замыкания (I_s/c) по внутренней цепи до 15 A DC без какой-либо опасности для пользователя;
• измерение сопротивления изоляции между короткими проводниками постоянного тока (+/-) и заземлением с регулируемым испытательным напряжением (250 В, 500 В, 1000 В);
• отдельное двухполюсное измерение сопротивления изоляции с помощью измерительной линии 4 мм до 300 МОм;
• измерение вольт-амперной характеристики (IV) и силовой характеристики (PV);
• индикация напряжения (U_mpp), тока (I_mpp) в точке максимальной мощности (mpp) и коэффициента заполнения (FF);
• проверка работоспособности путем измерения тока до 40 A AC / DC (с помощью адаптера токовых клещей Benning CC 3);
• Benning PV 2 может принимать измеренные значения (инсоляция, фотоэлектрический модуль / температура окружающей среды и отметка даты / времени) прибора для измерения инсоляции и температуры Benning SUN 2 по радиосвязи.

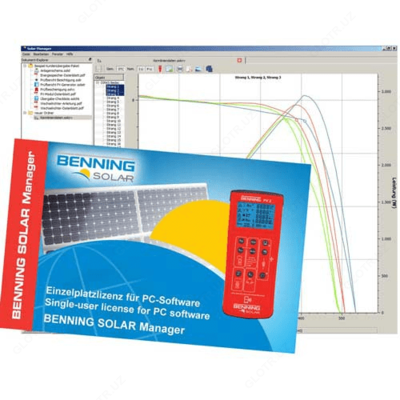

Benning SOLAR Manager (дополнительное программное обеспечение для ПК):

Программное обеспечение для ПК Benning SOLAR Manager, используемое с Benning PV 2, позволяет создавать протоколы испытаний и документацию в соответствии со стандартами DIN EN 62446 (VDE 0126-23) и DIN EN 61829 (VDE 0126-24). Измеренные характеристики IV и характеристики мощности Benning PV 2 могут быть преобразованы в стандартные условия испытаний (STC) и могут быть сопоставлены с номинальными спецификациями производителя через интегрированную базу данных модуля PV (050423).

Регистратор данных Benning SOLAR:

• загрузка измеренных значений из BENNING PV 2 в формате CSV;
• возможна дальнейшая обработка измеренных значений в MS Excel;
• доступно бесплатно в комплекте поставки (CD-ROM) и в виде загрузки.

Приложение Benning PV Link:

• требуются устройства Android с интерфейсом NFC;
• представление измеренной IV (вольт-амперной) характеристики и PV (вольт-амперной) характеристики в виде кривой;
• преобразование в стандартные условия испытаний (STC) и сравнение с номинальной характеристикой, указанной производителем фотоэлектрического модуля через интегрированную базу данных фотоэлектрических модулей;
• документирование рабочих характеристик фотоэлектрического генератора с указанием P_mpp, U_o/c, U_mpp, I_s/c, I_mpp, коэффициента заполнения, температуры и инсоляции;
• функция фото для документирования дефектов материала и идентификации точки измерения;
• данные кривой могут быть сохранены для каждого проекта и могут быть экспортированы в виде отчета о тестировании в формате PDF по электронной почте;
• бесплатно доступно для Benning PV 2 в Android Playstore.
