УРАН-1 — установка для проверки простых защит

Описание товара

Назначение установки Уран-1:

Установка Уран-1 предназначена для проверки электрических и временных характеристик простых средств релейной защиты и автоматики. Она позволяет заменить установки ЭУ5000 и ЭУ5001 и их модификации.

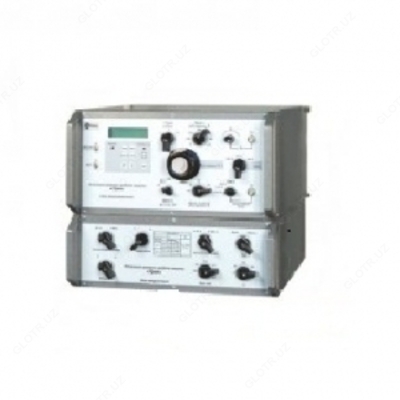

Установка Уран-1 состоит из двух блоков: регулировочного и нагрузочного.

Регулировочный блок предназначен для формирования регулируемого переменного напряжения в диапазоне 0,1-410 В с максимальным выходным током до 10 А или регулируемого постоянного (выпрямленного со сглаживанием) напряжения с диапазоном регулировки 0,1-240 В и максимальным выходным током 5 А.

Для проверки однополярных выводов последовательной и параллельной обмоток реле постоянного тока блок формирует выпрямленный
(без сглаживания) ток с плавной регулировкой в диапазоне 0,01-5 А. Значения формируемого тока, напряжения и тока I одновременно выводятся на жидкокристаллический индикатор.

Для питания оперативных цепей проверяемого устройства защиты блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током 1 А.

Блок позволяет измерять время срабатывания, возврата или длительность проскальзывающего импульса в диапазоне 0,001-100 с.

Предусмотрены следующие сервисные функции:
- расчет средних значений тока, напряжения, мощности, времени срабатывания и отпускания, полного сопротивления и коэффициента возврата;
- циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99, длительности включения 1-99 с и паузы 0,1-9,9 с;
- хранение и возможность просмотра значений десяти последних измерений;
- световое и звуковое сопровождение момента срабатывания проверяемого устройства.
Максимальная потребляемая мощность по цепям питания не более 5500 В·А.

Габаритные размеры блока составляют 480x240x510 мм, масса - не более 32 кг.

Блок нагрузочный предназначен для формирования переменного тока с диапазоном регулировки 0,5-200 А, либо переменного напряжения с диапазоном регулировки 0,1-500 В. Измерение и отображение значений формируемых выходных величин осуществляется измерительной схемой блока регулировочного.

Габаритные размеры блока составляют 480х200х510 мм, масса - не более 25 кг.

Технические характеристики установки Уран-1:

Параметр	Значение
Блок регулировочный
Переменное напряжение	0,1 - 410 В
Максимальный выходной ток (переменное напряжение)	до 10 А
Постоянного ( выпрямленного со сглаживанием ) напряжения	0,1 - 240 В
Максимальный выходной ток (постоянного напряжение)	5 А
Блок имеет дополнительный выход переменного или постоянного напряжения 220 (110) В с максимальным выходным током	1 А
Блок позволяет измерять время срабатывания , возврата или длительность проскальзывающего импульса в диапазоне	0,001-100 с
Расчет средних значений тока , напряжения , мощности , времени срабатывания и отпускания , полного сопротивления и коэффициента возврата	Есть
Циклический режим работы при измерении временных характеристик с возможностью задания количества циклов 1-99	Длительности: Включения 0-99 с Паузы 0-99 с
Хранение и возможность просмотра значений десяти последних измерений	Есть
Световое и звуковое сопровождение момента срабатывания проверяемого устройства	Есть
Максимальная потребляемая мощность по цепям питания	не более 5500 В · А
Габаритные размеры	480 × 240 × 510 мм
Масса	не более 32 кг
Блок нагрузочный
Переменный ток с диапазоном регулировки	0,5-200 А
Переменное напряжение с диапазоном регулировки	0,1-500 В
Габаритные размеры	480 × 200 × 510 мм
Масса	не более 25 кг

Комплект поставки УРАН-1

№	Наименование	Количество
1	Блок регулировочный	1
2	Блок нагрузочный	1
3	Кабель силовой	1
4	Кабель сигнальный	1
5	Кабель соединительный одножильный	2
6	Кабель соединительный двужильный	1
7	Кабель соединительный четырехжильный	1
8	Вставка плавкая 25 А	2
9	Вставка плавкая 15 А	4
10	Вставка плавкая 10 А	1
11	Вставка плавкая 1 А	3
12	Руководство по эксплуатации	1
13	Паспорт	1
