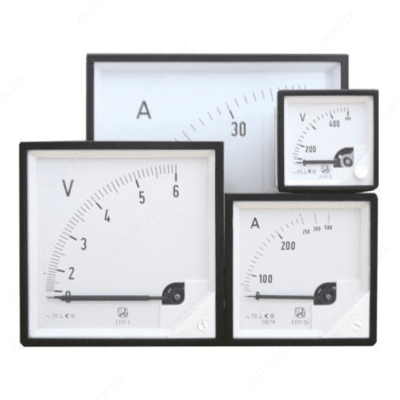

Е311 — амперметр щитовой

Описание товара

Описание амперметра щитового Е311:
Амперметр Е311 щитовой показывающий электромагнитной системы с подвижной частью на кернах и подпятниках предназначен для измерения тока в сетях переменного тока.
Амперметр Е311, в зависимости от габаритных размеров, имеют исполнения: Е311-1; Е311-2, Е311-3; Е311-4. Приборы монтируют на ферромагнитных и неферромагнитных щитах толщиной от 1 до 15 мм при помощи приспособлений, поставляемых с прибором.
По степени защиты, обеспечиваемой корпусом, амперметр Е311 относятсятся к группе IP-50 (пылезащищенность). По защите зажимов-к группе IP-20. Прибор можно монтировать как на ферромагнитных, так и на неферромагнитных щитах толщиной от 1 до 15 мм. Рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона 15, 30, 45, 60, 75° (угол меньше 90°) или с углом наклона 105, 120° (угол больше 90°). Полный средний срок службы прибора не менее 12 лет.
Приборы Е311-1а; Е311-2а, Е311-3а; Е311-4а предназначены для использования вне сфер распространения государственного метрологического контроля и надзора и не подлежат обязательной поверке.

Для приборов с рабочим положением, отличающимся от вертикального, указать угол наклона в соответствии с технической документацией;
Для приборов со специальным исполнением шкалы указать вид шкалы;
По согласованию могут изготавливаться шкалы:
- черного цвета;
- без символа единиц измеряемой величины и делений (чистая шкала);
- без символа единиц измеряемой величины со шкалой;
- без цифр, но с символом единиц измеряемой величины;
- без шкалы, символ единиц измеряемой величины, %;
- шкала 0-100%;
- шкала 0-125%.

Габаритные размеры щитового аналогового амперметра Е311-1.

Габаритные размеры щитового аналогового амперметра Е311-2.

Габаритные размеры щитового аналогового амперметра Е311-3.

Габаритные размеры щитового аналогового амперметра Е311-3 (120х120).

Габаритные размеры щитового аналогового амперметра Е311-4.

Пределы допускаемой дополнительной погрешности амперметра щитового Е311, вызванной:

изменением положения приборов от рабочего в любом направлении на ± 5^о, равны 0,5 предела допускаемой основной погрешности, при этом рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона α = 15^о, 30^о, 45^о, 60^о, 75^о (угол меньше 90^о) или с углом наклона α = 105^о, 120^о (угол больше 90^о)
изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 до плюс 50 °C на каждые 10 °C изменения температуры, равны 0,8 предела допускаемой основной погрешности;
изменением относительной влажности окружающего воздуха от нормальной до 90%, равны пределу допускаемой основной погрешности;
влиянием внешнего постоянного магнитного поля с индукцией 0,5 мТл, равны ± 3%.
