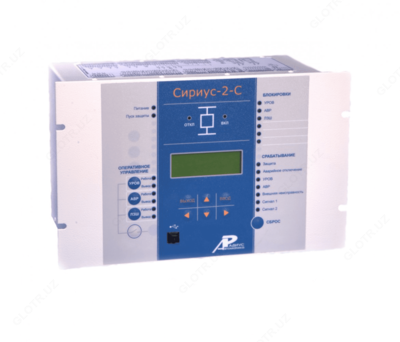

Сириус-21-С — устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ

Описание товара

Описание устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-21-С:
Устройства Сириус-2-С и Сириус-21-С предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации секционного выключателя напряжением 3–35 кВ. Устройства имеют специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Особенности устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-21-С:

Функции защиты:

трехступенчатая максимальная токовая защита от междуфазных повреждений с контролем двух или трех фазных токов;
автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
защита от обрыва фазы;
логическая защита шин;
выдача сигнала пуска МТЗ для организации логической защиты шин.

Функции автоматики:

операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
возможность подключения внешних защит, например, дуговой;
формирование сигнала УРОВ при отказах своего выключателя;
исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.

Дополнительные сервисные функции:

определение вида повреждения при срабатывании МТЗ;
фиксация токов в момент аварии;
измерение времени срабатывания защиты и отключения выключателя;
встроенные часы-календарь;
возможность встраивания устройства в систему единого точного времени станции или подстанции;
измерение текущих фазных токов;
дополнительные реле и светодиоды с функцией, заданной пользователем;
цифровой осциллограф;
регистратор событий.

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
