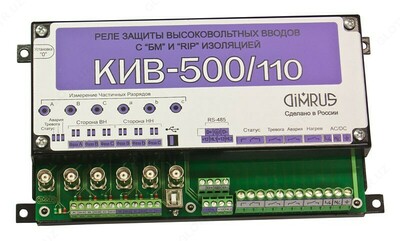

КИВ-500/110 — универсальное реле защиты вводов с изоляцией

Описание товара

Назначение универсального реле защиты КИВ-500/110:

Универсальное реле марки «КИВ-500/110» предназначено для защиты силовых трансформаторов при повреждении высоковольтных вводов с классической изоляцией «бумага-масло» и современной твердой RIP изоляцией.

Реле «КИВ-500/110» предназначено для решения двух важных практических задач:
- Формирования защитных сигналов о тревожном и предаварийном состоянии вводов, что позволяет своевременно вывести трансформатор из работы
- Оперативно выполнить диагностику технического состояния высоковольтных вводов трансформатора с определением дефектного ввода и типа возникшего дефекта
Особенности универсального реле защиты КИВ-500/110:
- Реле «КИВ-500/110» может быть использовано для защиты вводов трансформаторов с различными типами изоляции
- Реле может быть использовано для контроля трансформатора, в фазах которого установлены вводы различных марок, даже имеющие различные типы изоляции, БМ и RIP
- Реле «КИВ-500/110» рассчитано на работу с вводами, имеющими практически любое рабочее напряжение - от 110 до 750 кВ, что не может быть реализовано на основе реле «КИВ-500», имеющем низкую чувствительность при малых токах проводимости вводов
- Реле имеет лучшую помехозащищенность, благодаря использованию цифровых алгоритмов обработки и фильтрации сигналов на уровне помех
- При превышении порогов реле всегда указывается, ввод какой фазы явился причиной его включения. Это значительно облегчает проведение диагностических работ
- Наличие в реле «КИВ-500/110» современных интерфейсов для связи с системой АСУ-ТП позволяет непрерывно анализировать состояние вводов трансформатора. В результате у персонала появляется возможность диагностировать возникающие и развивающиеся дефекты изоляции вводов на ранних этапах их развития

Технические характеристики универсального реле защиты КИВ-500/110

Параметр	КИВ-500/110 (на 3 ввода)	КИВ-500/110 (на 6 вводов)
Количество контролируемых высоковольтных вводов	3	6
Рабочее напряжение контролируемых вводов, кВ	110 ÷ 750
Диапазон измеряемых токов проводимости вводов, А	0,005 ÷ 0,200
Диапазон настройки порога тревожного состояния, %	1 ÷ 10
Диапазон настройки порога предаварийного состояния, %	3 ÷ 20
Точность настройки порогов состояния, %	± 0,1
Временная задержка срабатывания на каждом пороге, с	1 ÷ 20
Точность настройки времени задержки срабатывания реле, с	± 0,1
Диапазон рабочих температур датчиков токов проводимости, °С	-60 ÷ +90
Напряжение питание реле, В	AC/DC 80 ÷ 260

Комплект поставки КИВ-500/110

№	Наименование	Количество
1.	Универсальное реле защиты вводов с изоляцией "бумага-масло" и твердой RIP-изоляцией КИВ-500/110	1
2.	Датчики тока проводимости марки DB-2	3
3.	Комплект соединительных коаксиальных кабелей в защитном металлорукаве	1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
