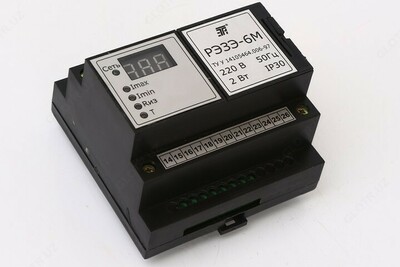

РЭЗЭ-6М — реле электронное защиты электродвигателей

Описание товара

Назначение реле РЭЗЭ-6М:

Реле предназначено для защиты асинхронных двигателей и вращаемых ими механизмов путем отключения или блокирования пуска двигателей при возникновении следующих аварийных ситуаций:
- недопустимая перегрузка двигателя по току, вызванная обрывом фазы статорной обмотки, несимметрией фазных напряжений, технологической перегрузкой, заклиниванием ротора или междувитковыми замыканиями;
- нештатное исчезновение нагрузки двигателя («сухой ход» водяного насоса,обрыв приводных ремней транспортёра и т.д);
- недостаточное сопротивление изоляции обмотки относительно корпуса отключенного двигателя;
- тепловая перегрузка двигателя, обусловленная ухудшением условий его охлаждения.
Дополнительные функции реле РЭЗЭ-6М:
- формирование выходного напряжения, пропорционального току двигателя или температуре его корпуса;
- выдача выходных сигналов для индикации наличия перегрузки по току, блокирования пуска или аварийного отключения двигателя с помощью удалённого светодиода или других средств индикации (вспомагательные контакты устанавливаются в реле по заказу потребителя).
Реле РЭЗЭ-6М функционирует совместно с магнитным пускателем (контактором), цепь управления которого питается напряжением 220/380 В частотой 50 Гц, а также с датчиками тока и температуры.

В настоящее время реле РЭЗЭ-6М выпускается с универсальным датчиком 1-625 A.

Принцип действия реле основан на обработке сигналов от датчиков тока и датчика температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.

Технические характеристики реле РЭЗЭ-6М:

Параметр	Значения
номинальный ток главных контактов при напряжении 220/380 В, А	8
уставки выдержки времени, с: - при перегрузке двигателя по току - при нештатном исчезновении нагрузки двигателя - при тепловой перегрузке двигателя	настраивается автоматически по время-токовой характеристике реле, учитывающей тепловое состояние двигателя 4 4
диапазон возможного уменьшения выдержек времени, соответствующих номинальной время-токовой характеристике, %	100-10
диапазоны уставок: - по минимальному току, % ном. тока двигателя - по температуре, °С	0-90 20-125
уставка по сопротивлению изоляции, МОм	0,5±0,05
настройка уставок	плавная
напряжение питания переменного тока, В	5(+0,6-(-1,0))
потребляемая мощность, Вт	не более 2
максимальная длина линии, м, не более: - между реле и датчиками тока - между реле и датчиком температуры (при сопротивлении линии не более 10 Ом)	10 100
степень защиты корпуса	IP30
габаритные размеры, мм	90х90х65
масса, кг, не более	0,2

Комплект поставки РЭЗЭ-6М

№	Наименование	Количество
1.	РЭЗЭ-6	1
2.	Датчик тока универсальный 1-625 А	2
3.	Датчик температуры	1
4.	Винт М4 ГОСТ 1491-72	3
5.	Гайка М4 ГОСТ 5915-70	2
6.	Шайба 4.01.02 ГОСТ 11371-68	2
7.	Рейка монтажная	1
8.	Руководство по эксплуатации	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
