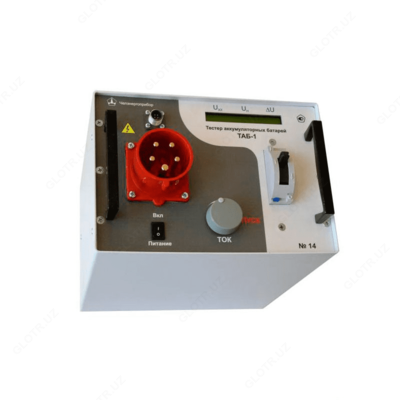

ТАБ-1 — прибор для испытаний аккумуляторных батарей подстанций толчковым током

Описание товара

Назначение прибора для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1:

Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1 предназначен для проверки напряжения аккумуляторных батарей (АБ) при толчковых токах согласно п. 33.2 СТО 34.01-23.1-001-2017 «Объем и нормы испытаний электрооборудования».

Прибор выполняет следующие операции:
- Измерение напряжения АБ на холостом ходу;
- Нагружение АБ током предварительно установленной силы длительностью 0,3 с;
- Измерение напряжения АБ под нагрузкой;
- Вычисление разности напряжений (просадки).
Описание прибора для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1:

Прибор имеет встроенный знакосинтезирующий жидкокристаллический индикатор (дисплей), на котором отображаются ток нагрузки и результаты измерений в численном виде.

Управление установкой тока и запуском процесса нагружения в приборе ТАБ-1 осуществляется рукояткой энкодера, установленного на лицевой панели.

Прибор питается от испытываемой аккумуляторной батареи постоянным током напряжением (220 +10/-40) В.

Технические характеристики прибора для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1:

Параметр	Значение
Общие характеристики
Диапазон измерения напряжений	90...240 В
Предел допускаемой основной приведенной погрешности измерения напряжений	+/-0,5 %
Диапазон задания тока через АБ при UАБ 195В	12...804 А
Дискретность задания тока при UАБ 195В	12 А
Время нагружения	0,3 с
Масса без соединительных проводов и разъемов, не более	7,6 кг
Габариты прибора	200х280х360 мм
Длина соединительных проводов не менее	3 м
Условия эксплуатации
Температура окружающей среды	10...35°C
Относительная влажность воздуха	не более 80% при 25°C
Атмосферное давление	84...106,7 кПа

Комплект поставки ТАБ-1

№	Наименование	Количество
1	Прибор для испытаний аккумуляторных батарей подстанций толчковым током ТАБ-1	1
2	Комплект проводов для подключения к АБ с разъемами и зажимами типа «крокодил» длиной по 3 м	1
3	Сумка или пластиковый кейс для переноски проводов	1
4	Руководство по эксплуатации и паспорт	1
5	Методика поверки	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
