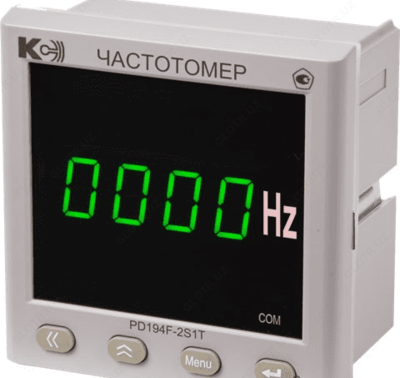

PD194F-2S1T — частотомер (1 порт RS-485, 1 аналоговый выход)

Описание товара

Назначение частотомера PD194F-2S1T:

Частотомеры PD194F-2S1T предназначены для измерения частоты переменного тока в электрических сетях.

Частотомеры PD194F-2S1T оснащены четырьмя дискретными входами, двумя релейными выходами, а также цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений и контроля дискретных входов и релейных выходов.

Приборы PD194F-2S1T используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.

Особенности частотомера PD194F-2S1T:
- Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Цифровой интерфейс RS-485;
- Протокол Modbus RTU;
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе состояние дискретных входов и релейных выходов, а также настраивать прибор. Вход в меню настройки защищен паролем;
- Вход в меню настройки защищен паролем;
- Меню позволяет сменить пароль, выбрать яркость индикатора, настроить интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения), задать режим и параметры работы релейных выходов;
- Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу RS-485;
- Каждый релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по интерфейсу RS-485;
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет;
- Межповерочный интервал - 6 лет;
- Имеется программное обеспечение для просмотра результатов измерений и настройки приборов.

Технические характеристики частотомера PD194F-2S1T:

Параметр		Значение
Основные погрешности
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц		± 0,02
Пределы допускаемой основной погрешности срабатывания реле в режиме аварийной сигнализации		Равны пределам допускаемой основной погрешности измерения частоты
Номинальные значения входного сигнала
Номинальное значение напряжения переменного тока, Uн, В:		100; 220; 380; 500 ⁽²⁾
Диапазоны измеряемых сигналов
Диапазон значений входного напряжения		(0,3…1,2)·Uн
Диапазон измеряемых частот, Гц		от 45 до 65
Перегрузка на измерительном входе
Допустимая кратковременная перегрузка на входе		2·Uн в течение 10 с
Сопротивление измерительного входа
Сопротивление входа, МОм, не менее		1
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		5
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		1-строчный светодиодный
Количество строк индикатора		1
Диапазон отображаемых значений ⁽⁴⁾		0…9999
Период обновления результатов измерения, с, не более		1,1
Релейные выходы
Количество		2
Нагрузка		активная, перем. ток 250 В, 5А или пост. ток 30В, 5A
Дискретные входы
Количество		4
Тип		«сухой контакт»
Ток в замкнутом состоянии, мА, не более		4
Напряжение в разомкнутом состоянии, В, не более		15
Порт RS-485
Количество		1
Протокол связи		Modbus RTU
Скорость обмена, бод		2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных		10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы		3
- питание – выходы		3
- входы – выходы		2
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		120x120
Габаритная длина, мм		90
Вырез в щите, мм		111x111
Масса прибора, кг, не более		0,5

⁽¹⁾ Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

Комплект поставки PD194F-2S1T

№ Наименование Количество

1. Частотомер PD194F-2S1T 1

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
