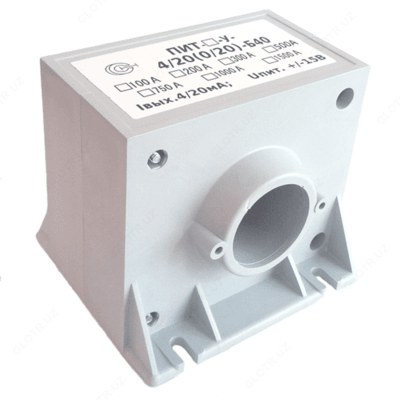

ПИТ-_-У-4/20-Б40 — преобразователь измерительный постоянного и переменного тока

Описание товара

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б40:

Преобразователи измерительные силы тока измерительные серии ПИТ-_-У-4/20-Б40 предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление.

Измерительные преобразователи ПИТ-_-У-4/20-Б40 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-100-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...100 А;
- ПИТ-200-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...200 А;
- ПИТ-300-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...300 А;
- ПИТ-400-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...400 А;
- ПИТ-500-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...500 А;
- ПИТ-600-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...600 А;
- ПИТ-750-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...750 А;
- ПИТ-1000-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...1000 А;
- ПИТ-1500-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...1500 А;
- ПИТ-2000-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...2000 А;
- ПИТ-3000-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...3000 А;
- ПИТ-4000-У-4/20-Б40 - преобразователь измерительный постоянного и переменного тока 0...4000 А.
Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б40:
- гальваническая развязка;
- возможность измерения постоянных и переменных токов;
- различные варианты выходного сигнала;
- магнитопровод ненасыщен.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б40:

Параметр	Значение
	ПИТ-100- У-4/20-Б40	ПИТ-200- У-4/20-Б40	ПИТ-300- У-4/20-Б40	ПИТ-400- У-4/20-Б40	ПИТ-500- У-4/20-Б40	ПИТ-600- У-4/20-Б40	ПИТ-750- У-4/20-Б40	ПИТ-1000- У-4/20-Б40	ПИТ-1500- У-4/20-Б40	ПИТ-2000- У-4/20-Б40	ПИТ-3000- У-4/20-Б40	ПИТ-4000- У-4/20-Б40
Диапазон измеряемых токов, А	0...100	0...200	0...300	0...400	0...500	0...600	0...750	0...1000	0...1500	0...2000	0...3000	0...4000
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	0...+70
Основная приведенная погрешность, не более, %	1			0,7
Выходной сигнал датчика, мА	4-20
Полоса пропускания, Гц	0-10000
Источник питания, В	±14,25 ... ±18							±14,5 ... ±24,5		±23,5 ... ±36,5
Диаметр отверстия под токовую шину, мм	40
Габаритные размеры, мм	120х106,5х110								120х125х110
Масса, г	700								900

Комплект поставки ПИТ-_-У-4/20-Б40

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-_-У-4/20-Б40 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
