ИВА-6Б2-К-DIN — блок индикации термогигрометра в исполнении на DIN-рейку

Назначение блока индикации термогигрометра в исполнении на DIN-рейку ИВА-6Б2-К-DIN:

Термогигрометр ИВА-6Б2-К-DIN предназначен для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, в свободной атмосфере, климатических термокамерах, а также для измерения влагосодержания неагрессивных технологических газов и сжатого воздуха.

Области применения блока индикации термогигрометра в исполнении на DIN-рейку ИВА-6Б2-К-DIN:

• измерение параметров микроклимата в производственных помещений, в испытательных лабораториях, складских помещениях; контроль параметров микроклимата в чистых производственных помещениях фармацевтической и электронной промышленности;
• контроль влажности воздуха в полиграфической промышленности;
• контроль влажности в расстоечных шкафах на хлебопекарных предприятиях;
• камеры сушки колбас;
• текстильная промышленность;
• системы безопасности атомных электростанций;
• системы вентиляции и кондиционирования зданий и сооружений, системы метеонаблюдения;
• оборудование осушки воздуха и технологических газов, в том числе глубокая осушка;
• измерение влажности элегаза в элегазовом электротехническом оборудовании;
• контроль влажности газа на входе озонатора;
• измерение влажности защитной атмосферы в металлургической промышленности;
• контроль влажности в осушаемых гермообъемах; контроль влажности в климатических термокамерах;
• аттестация климатических термокамер;
• контроль влажности при сушке древесины, керамики, кирпича, в теплицах, оранжереях, овощехранилищах, на грибных фермах;
• метеорологические измерения;
• контроль процессов сушки, хранения продукции.

Конструктивные особенности блока индикации термогигрометра в исполнении на DIN-рейку ИВА-6Б2-К-DIN:

В состав термогигрометра ИВА-6Б2-К-DIN входят блок индикации и до 16 измерительных преобразователей ДВ2ТСМ. Блок индикации выполнен в стандартном корпусе для монтажа на DIN-рейку. Измерительные преобразователи подключаются параллельно к блоку индикации двух- или трехпроводным кабелем (в зависимости от типа преобразователя) общей длиной до 300 м.

Термогигрометр имеет два независимых релейных выхода, режимы которых определяются при конфигурации прибора. Каждый релейный выход имеет 1 контактную группу на переключение.

Термогигрометр имеет два токовых выхода 4-20 мА. На выходы могут быть выведены относительная влажность, массовая концентрация влаги, точка росы (инея), температура, давление. Выводимые параметры и диапазон определяются при конфигурировании. Сопротивление нагрузки токовых выходов не более 500 Ом.

Термогигрометр имеет цифровой выход по интерфейсу RS-485 и протоколу ModBus.

Термогигрометр определяет величину массовой концентрации влаги (г/м³) на основе измеренных значений относительной влажности и температуры.

Термогигрометр определяет величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры.

При измерении влажности в замкнутом, интенсивно перемешиваемом объеме, например, в климатической камере, термогигрометр может содержать один измерительный преобразователь ДВ2ТСМ-5Т-5П-АК и измерительные преобразователи температуры ДВ2ТСМ-5Т-АК, измеряющие температуру в различных точках в объеме термокамеры. Значения относительной влажности в точках размещения измерительных преобразователей температуры определяются расчетным путем.

При работе с преобразователем ДВ2ТСМ-1Т-4П в термогигрометре предусмотрена возможность автокоррекции сдвига градуировочной характеристики, защиты сенсора влажности от переувлажнения и коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см²) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются "вручную". Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.

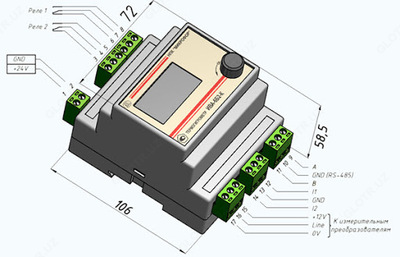

Рис. 1. Назначение контактов и габаритный размеры блока индикации термогигрометра ИВА-6Б2-К-DIN

Технические характеристики блока индикации термогигрометра в исполнении на DIN-рейку ИВА-6Б2-К-DIN:

*- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях;
**- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях.

Комплект поставки ИВА-6Б2-К-DIN
