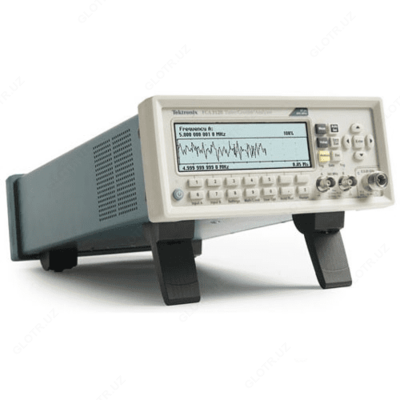

| Параметр |
Значения |
| Измерение частоты |
| Режим |
Нормальный, с подтверждением приема |
Частотный диапазон:
Вход А, В |
0,001 Гц...300 МГц |
| Разрешение |
12 цифр за период измерения 1с (норма) |
| Дополнительные параметры |
Vmax, Vmin, Vp-p |
| Измерение периода |
| Режим |
Одиночный, усреднение |
Диапазон:
Вход А, В |
3,3 нс...1000 с (одиночный, усреднение) |
| Разрешение |
100 пс (одиночный), 12 разрядов/с (среднее) |
| Дополнительные параметры |
Vmax, Vmin, Vp-p |
| Соотношение A/B, B/A |
| Диапазон |
10-9...1011 |
Входная частота:
Вход А, В |
0,1 Гц...300 МГц |
| Дополнительные параметры |
Частота 1, Частота 2 |
| Интервалы времени A-B, B-A, A-A, B-B |
| Режим |
Обычный, интеллектуальный (для определения знака A до B или A после B) |
| Диапазон |
Обычный: 0 нс...+106 с
Интеллектуальный: +10-6 с...+106 с |
| Разрешение |
100 пс однократный захват |
| Минимальная ширина импульса |
1,6 нс |
| Положительная и отрицательная ширина импульса |
| Диапазон |
2,3 нс...106 с |
| Минимальная ширина импульса |
2,3 нс |
| Дополнительные параметры |
Vmax, Vmin, Vp-p |
| Время нарастания и спада A, B |
| Диапазон |
1,6 нс...106 с |
| Уровни срабатывания |
10% и 90% амплитуды сигнала |
| Минимальная ширина импульса |
1,6 нс |
| Дополнительные параметры |
Vmax, Vmin, скорость нарастания |
| Положительный и отрицательный коэффициенты заполнения A, B |
| Диапазон |
0,000001...0,999999 |
| Диапазон частот |
0,1 Гц...300 МГц |
| Дополнительные параметры |
Период, ширина имппульса |
| Фаза A относительно B, B относительно A |
| Диапазон |
-180°...+360° |
| Разрешение |
одиночный цикл 0,001° до 10 кГц,
со снижением до 1°>10 МГц
разрешение улучшается статистикой |
| Диапазон частот |
до 160 МГц |
| Дополнительные параметры |
Частота (A), Va/Vb (в дБ) |
| Vmax, Vmin. Vp-p A,B |
| Диапазон |
-50 В...+50 В,
-5 В...+5 В |
| Частотный диапазон |
DC, 1 Гц...300 МГц |
| Режим |
Vmax, Vmin, Vp-p |
| Разрешение |
3 мВ |
Неопределенность (диапазон 5 В),
типичное
DC, 1 Гц...1 кГц
1 кГц...20 МГц
20...100 Мгц
100...300 МГц |
1% + 15 мВ
3% + 15 мВ
10% + 15 мВ
30% + 15 мВ |
| Дополнительные параметры |
Vmax, Vmin, Vp-p |
| Временные метки |
| Необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB |
| Максимальная частота |
160 МГц |
| Разрешение временной метки |
100 пс |
| Входы A и B |
| Диапазон частот |
DC: 0...300 МГц
AC: 10 Гц...300 МГц |
| Импеданс |
1 МОм/20 пФ или 50 Ом (КСВН<2:1) |
| Запуск |
положительный или отрицательный фронт |
| Максимальная рассинхронизация канала |
500 пс |
| Чувствительность |
15 мВ (DC...200 МГц)
25 мВ (200...300 МГц) |
| Ослабление |
х1, х10 |
| Динамический диапазон |
30 мВп-п...10 Вп-п в диапазоне ±5 В |
| Уровень срабатывания (показания на дисплее) |
Разрешение: 3 мВ
Неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта) |
| Автоматический режим гистерезиса |
Время: минимальный период гистерезиса (коррекция на гистерезис)
Частота: 1/3 амплитуды входного сигнала |
| Аналоговый ФНЧ |
Номинал 100 кГц, RC-типа |
| Цифровой ФНЧ |
Частота среза 1 Гц ... 50 МГц |
| Максимальное неразрушающее напряжение |
1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц
50 Ом: 12 Вскз |
| Тип разъема |
BNC |
| Входы и выходы на задней панели |
| Вход опорного сигнала |
Синусоида 1,5 или 10 МГц, 0,1-5 Вскз, импеданс≥1 кОм |
| Выход опорного сигнала |
Синусоида 10 МГц, >1 Вскз на 50 Ом |
| Вход блокировки (блокировка/разблокировка) всех функций измерений |
Импеданс: примерно 1 кОм
Диапазон частот: 0...80 МГц |
| Дополнительные функции |
| Задержка срабатывания |
| Диапазон задержки |
20 нс...2 с |
| Разрешение |
10 нс |
| Внешнее управление пуском и остановом |
| Режим |
Пуск, Останов, Управление пуском и остановом |
| Входные каналы |
A, B или E (на задней панели) |
| Макс.частота следования управляющего сигнала |
Канал A, B: 160 МГц
Канал E: 80 МГц |
| Статистика |
| Функции |
Максимум, минимум, среднее значение, девиация Алана, стандартное отклонение, ΔMAX-MIN |
| Дисплей |
Цифровой, гистограммы, графики трендов |
| Размер выборки |
2 ... 2x109 выборок |
| Шаг измерений |
Временной диапазон шага: 4 мкс ... 500 с |
