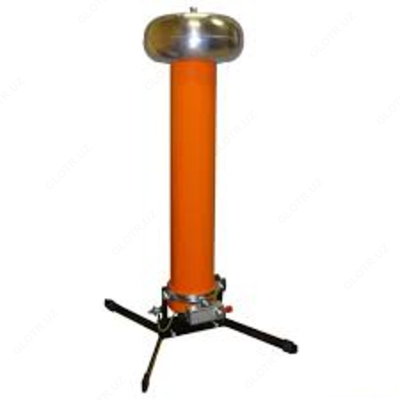

ДН-100 — делитель высокого напряжения

Описание товара

Назначение делителя высокого напряжения ДН-100:

Делители напряжения моделей ДН-10ЕО, ДН-15ЕО, ДН-50ЕО, ДН-50Е, ДН-100ЕО, ДН-100Е, ДН-110ЕО-200, ДН-200Е, ДН-200ЕО предназначены для измерения высоких испытательных напряжений (1 - 200кВ) в соответствии с ГОСТ 17512:
- ДН-ххЕ – емкостные делители для измерения переменного напряжения промышленной частоты;
- ДН-ххЕО – емкостно-резистивные компенсированные делители для измерения переменного напряжения промышленной частоты и постоянного напряжения;
Особенности делителя высокого напряжения ДН-100:
- Основная изоляция — синтетическая пленка и элегаз;
- Низкое значение tgδ — 0,0005;
- Номинальное выходное напряжение -100 В;
- Линейность в широком диапазоне напряжений;
- Относительно большие значения высоковольтной емкости;
- Развитые электростатические экраны;
- Отсутствие ЧР в изоляции, внутренней и внешней; возможность использования в качестве соединительных конденсаторов при измерениях характеристик частичных разрядов;
- Элегазовые делители напряжения пожаробезопасны;
- Высокая стойкость к транспортированию;
- Необслуживаемые в эксплуатации;
- Периодичность поверки — 2 года.
На каждый делитель прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ВНИИМ им. Д.И.Менделеева"

Также выпускается образцовый делитель ДН-220пт, применяемый для поверки в трансформаторов напряжения на месте монтажа классов 35, 110 и 220 кВ.

Технические характеристики делителя высокого напряжения ДН-100:

Параметр	Значение
Параметр	ДН-10ЕО	ДН-15ЕО	ДН-50Е	ДН-50ЕО	ДН-100Е	ДН-100ЕО	ДН-100ЕО- 200	ДН-200Е	ДН-200ЕО
Номинальная частота, Гц	50	50	50	50	50	50	50	50	50
Номинальное напряжение Uном, кВ	10	15	50	50	100	100	100	200	200
Номинальное напряжение постоянного тока, кВ	15	20	-	70	-	100	200	-	200
Испытательное напряжение частоты 50 Гц в течение 1 мин, кВ	13	20	65	65	125	125	125	235	235
Номинальное значение емкости плеча ВН, пФ	2350	1570	1000	1000	500	500	500	300	250
Номинальное значение сопротивления плеча ВН, МОм	96	144	-	475	-	950	1535	-	1740
Номинальное значение коэффициента деления	100	150	500	500	1000	1000	2000	2000	2000
Максимальная погрешность коэфф. деления в диапазоне (0,1-1)Uном, %	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0	± 1,0
Номинальное давление элегаза (избыточное), МПа	0,0	0,0	0,2	0,2	0,2	0,2	0,2	0,3	0,3
Объем для заполнения элегазом, л	0,15	0,15	4	4	8	8	8	18	18
Длина измерительного кабеля (тип RG58C), м	10	10	10	10	10	10	10	20	20
Габаритная высота, мм	320	440	550	550	870	870	870	1450	1450
Масса, кг, не более	0,7	1,0	6,0	6,0	9,5	9,5	9,5	24	24

Комплект поставки ДН-100

№ Наименование Количество

1 Делитель высокого напряжения ДН-100 выбранной модификации 1
