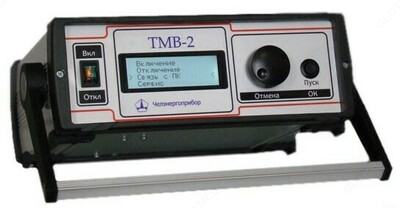

ТМВ-2 — прибор для измерения скоростных и временных характеристик масляных выключателей

Описание товара

Назначение прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:

Прибор для измерения скоростных и временных характеристик выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей, а также временных характеристик элегазовых и вакуумных выключателей. Прибор регистрирует следующие параметры:
- Время включения и отключения выключателей;
- Степень разновременности замыкания и размыкания контактов;
- Величины линейных перемещений подвижных контактов масляных выключателей, в том числе величины вжима контактов, а именно расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии;
- Скоростные характеристики масляных выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения).
Описание прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:

Прибор имеет встроенный жидкокристаллический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде.

Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора.

Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером. Результаты измерения могут быть сохранены и впоследствии переданы в ЭВМ при помощи программы приема данных.

ТМВ-2 поставляется в комплекте с программным обеспечением для ПК, позволяющем сохранять, распечатывать и просматривать скоростные и временные характеристики выключателей.

Технические характеристики прибора для измерения скоростных и временных характеристик масляных выключателей ТМВ-2:

Параметр	Значение
Общие характеристики
Диапазон измерения временных параметров	0...2 с
Диапазон измерения линейных перемещений	0...1000 мм
Диапазон измерения линейной скорости	0...10 м/с
Предел допускаемой основной погрешности измерения временных параметров	0,3 %
Предел допускаемой основной относительной погрешности измерения линейных перемещений	0.2%
Максимальное количество одновременно регистрируемых контактных цепей	3
Максимально допустимый ток по цепям управления контакторами	20 А
Максимальное количество записей в энергонезависимой памяти	40
Питание от сети	переменного тока 100-240В, 50 Гц постоянного тока 120-340 В
Масса без принадлежностей	не более 2 кг
Габариты прибора	275х255х95 мм
Условия эксплуатации
Температура окружающей среды	-20...+50°C
Относительная влажность воздуха, не более	90% при 30°C
Атмосферное давление	84...106,7 кПа

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
