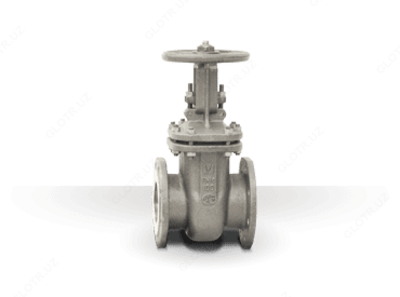

Задвижка клиновая ручная ДУ 300 Ру 4 Мпа
Технические характеристики задвижек 30с15нж Показатели назначения задвижек 30с15нж
- Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие - Температура рабочей среды: от -40°С до +450°С
- Условия эксплуатации: У1
- Минимальная температура окружающего воздуха: -40°С
Материальное исполнение задвижек 30с15нж
- 1. Корпус: сталь 25Л
- 2. Крышка: сталь 25Л
- 3. Клин (диски): сталь25Л
- 4. Шпиндель: 20Х13
- 5. Гайка шпинделя: латунь ЛС59-1
- 6. Гайка: сталь 25
- 7. Шпилька, болт: сталь 35
- 8. Болт откидной или анкерный: сталь 35
- 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- 10. Набивка сальника: ТРГ
- 11. Маховик: сталь 25Л
- 12. Подшипник: по ГОСТ 7872-89
- 13. Наплавка на кольце в корпусе: 07Х25Н13
- 14. Наплавка на клине: сталь по типу 20Х13
Задвижка стальная клиновая литая 30с15нж (упругий клин), Ду 50 - 300 мм
.png)
Двухдисковый клин Ду 80, 100 мм
Габаритные размеры задвижек 30с15нж
|
Наименование |
DN | L | D | D0 | H | H1 | Масса, кг |
|---|---|---|---|---|---|---|---|
| Задвижка 30с15нж Ду 50 | 50 | 216/250 | 160 | 150 | 315 | 385 | 18,5 |
| Задвижка 30с15нж Ду 80 | 80 | 283/310 | 195 | 200 | 411 | 506 | 36 |
| Задвижка 30с15нж Ду 100 | 100 | 305/350 | 230 | 240 | 480 | 590 | 50 |
| Задвижка 30с15нж Ду 150 | 150 | 403/450 | 300 | 320 | 660 | 828 | 92 |
| Задвижка 30с15нж Ду 200 | 200 | 419 | 375 | 400 | 790 | 1010 | 174 |
| Задвижка 30с15нж Ду 250 | 250 | 457 | 445 | 450 | 1098 | 1368 | 256 |
| Задвижка 30с15нж Ду 300 | 300 | 502 | 510 | 500 | 1217 | 1553 | 355 |
| Задвижка 30с15нж Ду 350 | 350 | 762 | 570 | 550 | 1204 | 1565 | 400 |
