УИ300.2-3.4 — калибратор переменного тока трехфазный от 40 Гц до 400 Гц

Описание товара

Назначение и область применения калибратора переменного тока многофункционального трехфазного УИ300.2-3.4:

Калибратор переменного тока многофункциональный трехфазный УИ300.2-3.4 предназначен для поверки и калибровки на переменном токе амперметров, вольтметров, трехфазных ваттметров, варметров, фазометров, частотомеров в диапазоне от 40 Гц до 400 Гц.

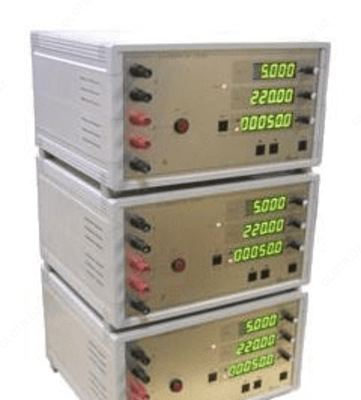

Калибратор переменного тока многофункциональный трехфазный УИ300.2-3.4 микропроцессорный с цифровой индикацией выходных параметров, конструктивно состоит из трех калибраторов УИ300.2-1 соединенных между собой межблочным кабелем.

Калибратор переменного тока УИ300.2-3.4 обеспечивает воспроизведение сигналов переменного тока синусоидальной формы на выходные каналы тока и напряжения в диапазоне частот от 40 Гц до 400 Гц с возможностью регулирования частоты сигналов, их уровней по каждой фазе сдвига фазы между фазными сигналами тока и напряжения.

Особенности калибратора переменного тока многофункционального трехфазного УИ300.2-3.4:
- Номинальное значение выходного напряжения 220 В
- Номинальное значение выходного тока 5 А
- Диапазон ргулирования частоты тока и напряжения от 40 до 400 Гц
- Сдвиг фаз между током и напряжением от -180 до 180
- Основная погрешность 0,2%
- Коэффициент нелинейных искажений выходного значения тока/напряжения не более 1%
- Габаритные размеры 200х480х280 мм

Технические характеристики калибратора переменного тока многофункционального трехфазного УИ300.2-3.4:

Параметр	Значение
Диапазон воспроизведения силы переменного тока синусоидальной формы, А	от 0 до 5
Диапазон воспроизведения напряжения переменного тока синусоидальной формы, В	от 0 до 220
Диапазон воспроизведения частоты выходных величин переменного тока синусоидальной формы, Гц	от 40 до 400
Погрешность воспроизведения силы и напряжения и переменного тока, %	0,2
Погрешность воспроизведения частоты переменного тока (силы и напряжения), %	0,01
Диапазон воспроизведения фазы между силой и напряжением переменного тока синусоидальной формы ° (угловые градусы)	от -180 до +180
Абсолютная погрешность установки сдвига фаз между силой и напряжением переменного тока, °(угловые градусы)	0,3
Диапазон воспроизведения фиктивной мощности в трехфазных цепях переменного тока в диапазоне, ВА	от 0 до 3300
Коэффициент нелинейных искажений синусоидального выходного напряжения переменного тока, %	1
Нестабильность выходных величин силы, напряжения, сдвига фаз и фиктивной мощности за 8 ч от номинального значения, каждой из установленной выходной величины, %	0,02
Пределы допускаемой дополнительной погрешности выходных величин, вызванной изменением напряжения питающей сети	0,1
Пределы допускаемой дополнительной погрешности выходных величин (тока, напряжения), вызванной изменением температуры на каждые 10 °С	0,1
Количество разрядов встроенного цифрового индикатора выходного значения силы переменного тока, шт.	4
Количество разрядов встроенного цифрового индикатора выходного значения напряжения переменного тока, шт.	5
Количество разрядов встроенного цифрового индикатора выходного значения частоты (фазы), шт.	6 (4)
Время установления номинальных значений выходных величин, с	10
Напряжение питающей сети переменного тока частотой 50 Гц, В	от 198 до 242
Потребляемая мощность, не более, ВА	180
Время установления рабочего режима приборов, не более, мин	30
Диапазон рабочих температур, °С	от 10 до 35
Масса, не более, кг	15
Габаритные размеры, мм	290х480х282
Полный средний срок службы, не менее, лет	12

Комплект поставки УИ300.2-3.4

Наименование	Количество
Калибратор УИ300.2-1.4	3
Ведомость ЗИП	1
Принадлежности и материалы согласно ведомости ЗИП	1
Ведомость эксплуатационных документов	1
Комплект документов согласно ведомости эксплуатационных документов	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
