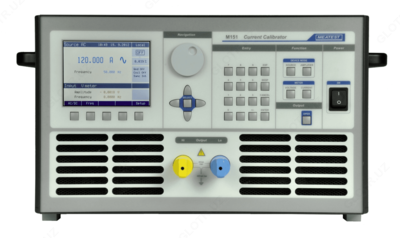

M-151 — калибратор больших токов

Описание товара

Описание калибратора больших токов M-151:

Калибратор тока M-151 компании Meatest обеспечивает генерацию постоянного и переменного тока до 120 А с точность порядка 0,035%. Он может использоваться для калибровки амперметров или как стабильный источник тока для точных измерений.

Области применения калибратора больших токов M-151:
- Измерители мощности и энергии;
- Анализаторы качества электроэнергии;
- Клещевые измерители высокого тока;
- Испытания реле и автоматов;
- Токовые шунты, пробники.
Особенности калибратора больших токов M-151:
- Выходной диапазон AC/DC: от 8 мА до 120 А;
- Разрешение по току: 5,5 цифр;
- Частота: от 15 Гц до 1 кГц;
- Наилучшая точность: 0,035%;
- Напряжение на нагрузке: 5 В при 120 А;
- Встроенный мультиметр AC/DC: 20 В/200 мА/10 кГц;
- Расширение диапазона до 3000 А при помощи катушки на 25 витков;
- Удаленное управление через интерфейс RS-232 или IEEE488.

Технические характеристики калибратора больших токов M-151:

Параметр	Значение
Суммарный диапазон	от 8 мА до 120 А
Разрешение по току	5,5 цифр
Частотный диапазон	DC, от 15 Гц до 1000 Гц
Погрешность частоты	0,005%
Разрешение по частоте	0,001 Гц <500 Гц, 0,01 Гц <1000 Гц
Синхронизация частоты	внутренняя, внешняя, от питания
Имитация коэффициента усиления	0,5–10 А/В (усилитель управляемый напряжением) 50–1000 A/A (усилитель тока)
Искажение формы	<0,1%
Развязка выходных клемм	до 450 В пик по отношению к земле
Время прогрева	15 мин
Рабочая температура	+5…40 °С
Температура хранения	–10…+55°С, при относительной влажности <90%
Номинальная температура	+20°С…+26°С
Температурный коэффициент	0,1?/°С (для диапазона +13…21 °С и +25…33 °С)
Питание	115/230 В -50/60 Гц
Класс безопасности	1 в соответствии с EN61010
Габаритные размеры (Ш?В?Г)	538?283?540 мм
Масса	42 кг

Погрешность калибратора больших токов M-151:

Диапазон	% от значения + % от диапазона	Максимальное напряжение, В	% от значения + % от диапазона		Максимальное напряжение, В
Диапазон	DC		15–40 Гц 70–1000 Гц	40–70 Гц	15–400 Гц	400–1000 Гц
0,008000–0,300000 A	0,025 + 0,01	8	0,03 + 0,02	0,025 + 0,01	5,5	3,5
0,30001–1,00000 A	0,025 + 0,01	8	0,03 + 0,02	0,025 + 0,01	5,5	3,5
1,00001–2,00000 A	0,025 + 0,01	8	0,03 + 0,02	0,025 + 0,01	5,5	3,5
2,00001–5,00000 A	0,025 + 0,01	5	0,03 + 0,02	0,025 + 0,01	3,5	3,5
5,0001–10,0000 A	0,03 + 0,015	5	0,04 + 0,02	0,03 + 0,015	3,5	3,5
10,0001–30,0000 A	0,035 + 0,015	5	0,05 + 0,02	0,035 + 0,015	3,5	3,5
30,0001–60,0000 A	0,035 + 0,015	5	0,05 + 0,02	0,035 + 0,015	3,5	3,5
60,0001–120,000 A	0,035 + 0,015	5	0,05 + 0,02	0,035 + 0,015	3,5	3,5

Погрешность встроенного мультиметра калибратора больших токов M-151:

Функция	Полный диапазон	Погрешность	Разрешение/диапазон
Напряжение АС<1 кГц	0–20 В	0,02% + 0,02%	100 мВ/20 В
Напряжение АС>1 кГц	0–20 В	0,05% + 0,05%	100 мВ/20 В
Напряжение DC	(0±20) В	0,01% + 0,01%	100 мВ/20 В
Ток АС <1 кГц	0–200 мА	0,02% + 0,02%	1 мкА/200 мА
Ток АС >1 кГц	0–200 мА	0,05% + 0,05%	1 мкА/200 мА
Ток DC	(0±200) мА	0,01% + 0,01%	1 мкА/200 мА
Частота	От 1 Гц до 10 кГц	0,005%	От 10 мкГц до 0,1 Гц

Комплект поставки M-151

№	Наименование	Количество
1	Калибратор тока M-151	1
2	Шнур питания	1
3	Запасной предохранитель	1
4	Руководство пользователя	1
5	Сертификат первичной калибровки	1
6	Кабель RS-232	1
