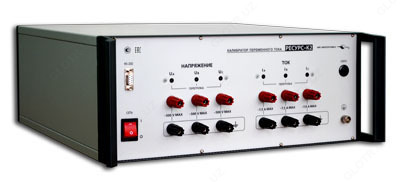

Ресурс-К2 — калибратор переменного тока

Описание товара

Особенности калибратора переменного тока Ресурс-К2:
- Эталон для калибровки, поверки и испытаний измерителей ПКЭ
- Широко используется производителями средств измерений и ведущими метрологическими центрами страны
- Формирование трехфазной системы сигналов напряжения и тока сложной формы, состоящих из сигналов основной частоты и n-ых (n изменяется от 2 до 40) гармонических составляющих
- Задание параметров напряжения, силы тока, угла фазового сдвига и мощности с высокой точностью
- Задание динамических сигналов (провалов напряжения, временных перенапряжений, колебаний напряжения)
- Метрологическое обеспечение контроля качества электрической энергии
- Метрологическое обеспечение производства измерителей ПКЭ
- Калибровка, поверка и испытания приборов для контроля и анализа качества электрической энергии, других средств измерений переменного напряжения и силы тока промышленной частоты
Задаваемые параметры:
- ПКЭ:
  - Установившееся отклонение напряжения
  - Отклонение частоты
  - Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям
  - Коэффициент искажения синусоидальности напряжения
  - Коэффициент n-ой гармонической составляющей напряжения
  - Длительность и глубина провала напряжения
  - Длительность и коэффициент временного перенапряжения
  - Размах и частота колебаний напряжения
  - Кратковременная и длительная дозы фликера
- Параметры напряжения:
  - Среднеквадратические значения фазных и междуфазных напряжений
  - Среднеквадратические значения симметричных составляющих напряжения
  - Значение частоты
- Параметры силы тока:
  - Среднеквадратическое значение силы тока
  - Среднеквадратические значения симметричных составляющих силы тока
  - Коэффициент искажения синусоидальности силы тока
  - Коэффициент n-ой гармонической составляющей силы тока
- Параметры угла фазового сдвига:
  - Угол фазового сдвига между фазными напряжениями основной частоты
  - Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений
  - Угол фазового сдвига между фазными токами основной частоты
  - Угол фазового сдвига между напряжением и током основной частоты
  - Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока
  - Угол фазового сдвига между симметричными составляющими напряжений и токов
- Параметры мощности:
  - Активная фазная и трехфазная мощность
  - Реактивная фазная и трехфазная мощность
  - Полная фазная и трехфазная мощность

Технические характеристики калибратора переменного тока Ресурс-К2:

Параметр	Значение
Выходы напряжения
Количество выходов	3
Количество диапазонов	2
Номинальные среднеквадратические значения фазных/междуфазных напряжений	57,735/100 В и 220/380 В
Среднеквадратическое значение выходного тока не более	50 мА
Выходная мощность не более	15 Вт
Значение электрической емкости нагрузки не более	2000 пФ
Выходы тока
Количество выходов	3
Количество диапазонов	2
Номинальные среднеквадратические значения силы тока	1 А, 5 А
Среднеквадратическое значение выходного напряжения не более	2 В
Выходная мощность не более	15 Вт
Интерфейсы	RS-232 (115200 бит/c)
Протокол передачи данных	Ресурс-К2
Диапазон действующих значений напряжения	от 198 до 242 В
Диапазон частоты	от 45 до 55 Гц
Потребляемая мощность не более	500 В·А
По устойчивости к климатическим воздействиям соответствует группе 2 по ГОСТ 22261–94	-
Диапазон температуры в рабочих условиях эксплуатации	от + 10°С до + 35°С
Габаритные размеры	(550×490×190) мм
Масса калибратора	30 кг

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
