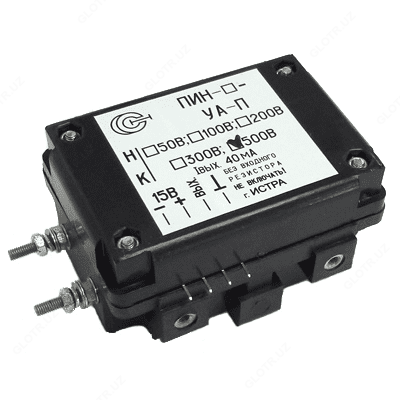

ПИН-_-УА-П — преобразователь измерительный постоянного и переменного напряжения

Описание товара

Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П:

Преобразователи измерительные серии ПИН-_-УА-П предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.

Измерительные преобразователи ПИН-_-УА-П выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...50 В;
- ПИН-100-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...100 В;
- ПИН-200-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...200 В;
- ПИН-300-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-500-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...500 В.
Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П:
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на печатную плату;
- минимальные габариты.

Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-П:

Параметр	Значение
	ПИН-50-УА-П	ПИН-100-УА-П	ПИН-200-УА-П	ПИН-300-УА-П	ПИН-500-УА-П
Диапазон измеряемых напряжений, В	0...50	0...100	0...200	0...300	0...500
Входной номинальный ток, Iном, мА	10
Выходной сигнал датчика, мА *	40
Основная приведенная погрешность, не более, %	1
Нелинейность выходной характеристики, не более, %	0,1
Начальный выходной ток при нулевом измеряемом напряжении, мА	0,2
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ	3
Напряжение питания, В	±15
Ток потребления по цепи питания, не более, мА	50
Габаритные размеры, мм	73,5х52,5х39
Масса, г	100

По требованию заказчика возможно:
* - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS.

Комплект поставки ПИН-_-УА-П

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного напряжения ПИН-_-УА-П в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
