CI LCI SET — прибор для выбора кабеля

Назначение прибора для выбора кабеля CI LCI SET

Система CI LCI SET предназначена для выбора необходимого кабеля из пучка в сетях низкого и слабого напряжения, как при отсутствии так и при наличии напряжения.

Генератор системы подает импульсы пикового тока до 100 мА в необходимый кабель. Данные импульсы вызывают в кабеле устойчивое к переходным помехам электромагнитное поле, которое регистрируется при помощи приемника системы.

Описание прибора для выбора кабеля CI LCI SET

Четкая идентификация кабеля перед монтажными работами необходима для абсолютной безопасности. Неправильная информация может вызвать опасные для жизни электромонтеров последствия или выход из строя электроснабжения потребителей.

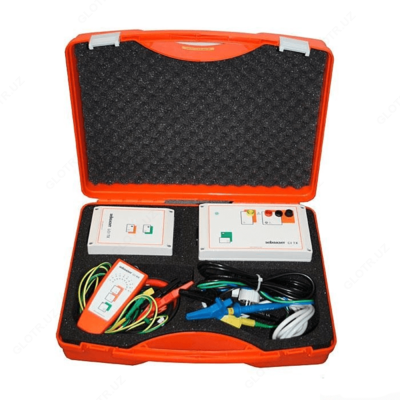

Для более простой и безопасной работы была разработана система для выбора кабеля CI LCI SET. Система состоит из генератора импульсного тока LCI TX, генератора CI TX и приемника CI RX. Этот приемник стационарно соединен с 140 мм гибким преобразователем для развязки сигнала идентификации.

Импульсным генератором CI TX вырабатываются пилообразные импульсы пикового тока до 100 A  и посылаются на выбираемый кабель. Этот измерительный ток вызывает вокруг кабеля электромагнитное поле, которое регистрируется преобразователем приемника CI RX, автоматически калибруется и индицируется на светодиодной шкале. Единственно возможной подстройкой может быть изменение амплитуды индикации.

Специальная функция программного обеспечения контролирует и проверяет при этом все параметры зарегистрированного импульса. Благодаря клещам с указанием направления и параметрам контроля приемника гарантируется очень надежный и независимый от помех выбор.

При времени работы от батареи свыше 50 часов установку можно использовать чрезвычайно гибко.

В стандартной комплектации в виде опции можно также получить работающий от сети CI TX с Li-Ion аккумулятором и встроенным зарядным устройством.

В низковольтных сетях монтажные работы часто проводятся под напряжением (AUL). Для этого необходима четкая идентификация нужного кабеля, которая должна быть возможна и без отключения сетевого напряжения.

Импульсный датчик LCI TX через подводящий защитный кабель соединяется с  сетью переменного тока  115В/230В. От питающего трансформатора через  интервал 2 сек.  Подается ток около 80 А. Вследствие этого на участке кабеля возникает импульсный ток, принимаемый клещами для выбора кабеля, что служит для безопасной идентификации этого участка кабеля (не использовать на IT-сетях!). Благодаря этому гарантируется правильное подключение к  розеткам с защитным контактом. Для соединения с  открытыми распределительными устройствами имеется клемма безопасности с встроенным предохранителем. Небольшие размеры обоих импульсных датчиков позволяют использовать их в коммутационных шкафах.

Технические характеристики прибора для выбора кабеля CI LCI SET

Комплект поставки CI LCI SET
