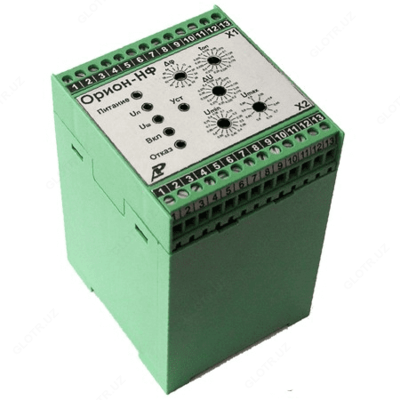

Орион-НФ — реле контроля синхронизма (управление с помощью DIP переключателей)
Описание товара
-
Назначение реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ:
Реле контроля синхронизма Орион-НФ представляет собой микропроцессорное устройство измерения напряжения и предназначно для применения в схемах автоматического повторного включения линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие или отсутствие напряжения на линии и шинах станции или подстанции, частоту скольжения и угол сдвига фаз между ними, а также в схемах синхронизации генераторов для блокирования включения выключателя при ошибочных действиях персонала.
Уставки вводятся посредством DIP переключателей.
Реле предназначено для установки на 35 мм DIN рейку.
Описание реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ:
Реле имеет два варианта исполнения Орион-НФ-110В и Орион-НФ-220В, различающихся напряжением оперативного питания (220 В или 110 В), что отражается в структуре его условного обозначения. Пример записи обозначения реле с напряжением оперативного питания 220 В постоянного или переменного тока: Реле Орион-НФ-220.
-
Технические характеристики реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ:
Параметр Значения Число входов по напряжению 2 Номинальное напряжение от ТН (ШОН) линии Uн, В 15 / 30 / 60 / 100 Номинальное входное напряжение от ТН шин Uн, В 60/100 Рабочий диапазон входного напряжения (0,1…1,2)Uн Рабочий диапазон частот входного напряжения, Гц 45 ... 55 Уставки уровня наличия напряжения (диапазон/дискретность), Umax (0,5…0,95) Uн/0,05 Uн Уставки уровня отсутствия напряжения (диапазон/дискретность), Umin (0,1…0,8) Uн/0,05 Uн Уставки разности напряжений ΔU (фиксированное значение) 0,2 Uн Уставки частоты скольжения Δf (диапазон/дискретность), Гц 0,05…0,8/0,05 Уставки разности фазных углов Δφ (диапазон/дискретность), град 4…64/4 Уставки времени опережения, tоп (диапазон/дискретность), с 0,025…0,4/0,025 Уставки времени бестоковой паузы tбт, с (фиксированное значение) 1,0 Число дискретных входов 4 Напряжение питания, В:
- для исполнения "110" (постоянное)
- для исполнения "220" (постоянное или переменное частотой 50 Гц)
88 ...132
178 ... 242Потребляемая мощность, ВА (Вт), не более 5,0 Габаритные размеры (ВхШхГ), мм 75 х 90 х 110 -
Комплект поставки Орион-НФ
№ Наименование Количество 1 Реле контроля синхронизма (управление с помощью DIP переключателей) Орион-НФ в соответствующей модификации 1 2 Руководство по эксплуатации 1 3 Паспорт 1
