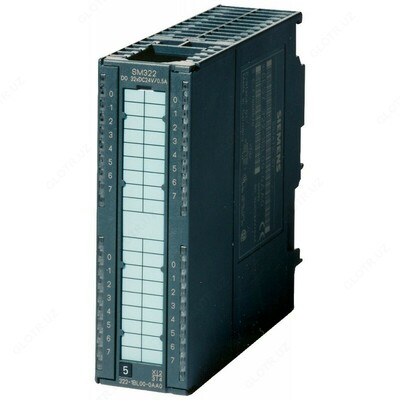

6ES7322-1BL00-OAAO Simatic Siemens

Описание товара

ряжение питания
Напряжение нагрузки L+
Номинальное значение (пост. ток)		24 V
Допустимый диапазон, нижний предел (пост. ток)		20,4 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Входной токь
из источника напряжения нагрузки L+ (без нагрузки), макс.		160 mA
из шины на задней стойке 5 В пост. тока, макс.		110 mA
Рассеиваемая мощност
Нормальная рассеиваемая мощность		6,6 W
Цифровые выводы
Вид выходов		32
Ограничение индуктивного напряжения отключения		L+ (-53 В)
Коммутационная способность выходов
при ламповой нагрузке, макс.		5 W
Диапазон сопротивления нагрузке
нижний предел		48
верхний предел		4 k
Выходное напряжение
для сигнала "1", мин.		L+ (-0,8 В)
Выходной ток
для сигнала "1", номинальное значение		0,5 A
для сигнала "1", минимальный ток нагрузки		5 mA
для сигнала "0", ток покоя, макс.		0,5 mA
Частота коммутации
при омической нагрузке, макс.		100 Hz
при индуктивной нагрузке, макс.		0,5 Hz
при ламповой нагрузке, макс.		10 Hz
Суммарный ток выходов (на узел)
горизонтальное монтажное положение
— до 40 °C, макс.		4 A
— до 60 , макс.		3 A
вертикальное монтажное положение
— до 40 °C, макс.		2 A
Длина провода
экранированные, макс.		1 000 m
неэкранированные, макс.		600 m
Аварийные сигналы/диагностика/информация о состоянии
Диагностические функции		Нет
Аварийные сигналы
Диагностический сигнал		Нет
Диагностические сообщения
Обрыв провода		Нет
Короткое замыкание		Нет
Отсутствие напряжения нагрузки		Нет
Диагностический светодиодный индикатор
Номинальное напряжение нагрузки PWR (зеленый)		Нет
Предохранитель OK FSG (зеленый)		Нет
Суммарная ошибки SF (красный)		Нет
Индикатор состояния цифрового выхода (зеленый)		Да; на канал
Индикатор ошибки канала F (красный)		Нет
