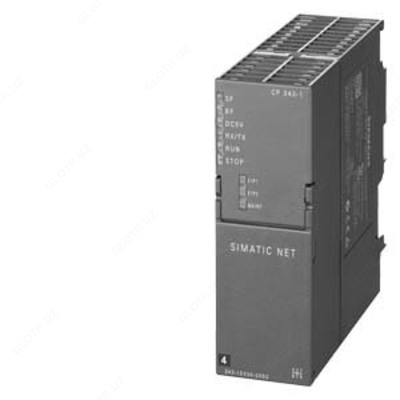

6GK7343-1EX30-OXEO Simatic Siemens

Описание товара

Скорость передачи
Скорость передачи
на интерфейсе 1		10 ... 100 Mbit/s
Интерфейсы
Количество интерфейсов / согласно Industrial Ethernet		2
Количество электрических подключений
на интерфейсе 1 / согласно Industrial Ethernet		2
для напряжения питания		1
Напряжение питания, потребление тока, эффективная мощность потерь
Вид напряжения / напряжения питания		пост. ток
Напряжение питания / 1 / из кросс-платы		5 V
Напряжение питания		24 V
Напряжение питания / внешнее		24 V
Напряжение питания / внешнее / при постоянном токе / номинальное значение		24 V
относительный положительный допуск / при постоянном токе / при 24 В		20 %
относительный отрицательный допуск / при постоянном токе / при 24 В		15 %
Потребляемый ток
из кросс-платы / при постоянном токе / при 5 В / типовое		0,2 A
из внешнего напряжения питания / при постоянном токе / при 24 В / типовое		0,16 A
из внешнего напряжения питания / при постоянном токе / при 24 В / максимальное		0,2 A
Мощность потерь [Вт]		5,8 W
Допустимые окружающие условия
Температура окружающей среды
при вертикальном монтаже / во время эксплуатации		0 ... 40 °C
при горизонтальном монтаже / во время эксплуатации		0 ... 60 °C
во время хранения		-40 ... +70 °C
во время транспортировки		-40 ... +70 °C
Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное		95 %
Степень защиты IP		IP20
Конструктивная форма, размеры и вес
Ширина		40 mm
Высота		125 mm
Глубина		120 mm
вес-нетто		0,22 kg
Вид крепления
монтаж на профильных шинах S7-300		да
Данные по производительности / открытая коммуникация
Количество возможных соединений / для открытой связи / с помощью модулей SEND/RECEIVE / максимальное		16
Объем данных
в качестве полезных данных на каждое ISO-соединении / для открытой связи / с помощью модулей SEND/RECEIVE / максимальное		8 Kibyte
в качестве полезных данных на каждое TSO на TCP-соединении / для открытой связи / с помощью модулей SEND/RECEIVE / максимальное		8 Kibyte
в качестве полезных данных на каждое TCP-соединение / для открытой связи / с помощью модулей SEND/RECEIVE / максимальное		8 Kibyte
в качестве полезных данных на каждое UDP-соединение / для открытой связи через IE / с помощью модулей SEND/RECEIVE / максимальное		2 Kibyte
количество групповых абонентов		16
Данные по производительности / коммуникация S7
Количество возможных соединений / для S7-связи
максимальное		16
Данные по производительности / мультипротокольный режим
количество активных соединений / при мультипротокольном режиме		32
